| Storage Temperature: | -4-140°F | الأبعاد: | 10.2 × 7.9 × 4.7 بوصة |
|---|---|---|---|
| Model: | 3-033-R002 | Humidity Range: | 0-95% |
| حساسية: | 1 جزء في المليون | Power Supply: | 4 AA batteries |
| Display: | LCD | Warranty: | 1 year |
| إبراز: | كاشف الموجات فوق الصوتية للصعاب العالية,كاشف الموجات فوق الصوتية من أجهزة ODM,كاشف تفريغ جزئي مزدوج أجهزة الاستشعار ODM,ODM partial discharge ultrasonic detector,ODM dual sensor partial discharge detector |
||

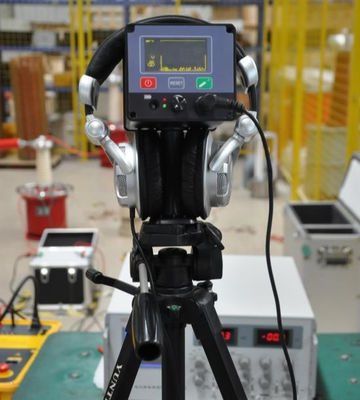

KS9001 6-500kV معالج عازل حي -- -- اكتشاف التفريغ الجزئي والكورونا مع توجيه الليزر
في شبكة توزيع الجهد العالي، فإنه عادة ما يتسبب في أخطاء من flashover أو الأرضية أو انفجار البورسلين بسبب تدهور العازلات.من المهم اكتشاف وإلغاء أخطاء العازلات، لضمان التشغيل الآمن لخط نقل وتوزيع.
يستخدم كاشف أخطاء العازل KS9001 لتحديد أماكن أخطاء العازل في محطات توليد الكهرباء وخطوط نقل المحطات الفرعية تحت حالة الطاقة دون انقطاع.يمكن استخدامه أيضا في الكشف عن تفريغ جزئي للمعدات الكهربائية، اكتشاف إفرازات الكورونا ، اكتشاف إفرازات مفاتيح الجهد العالي وقريباً
عناصر الكشف هي كما يلي،
1.فلاش غير معروف بسبب خطأ العازلات الحية (التشغيل والتشغيل عدة مرات)
2.فشل العازل المركب
3.الكشف عن تفريغ الأكسدة لموصلي HV
4.اكتشاف التفريغ الناجم عن سوء اتصال المفتاح في معدات HV
5.اكتشاف إفرازات الكورونا
6.فلاش التلوث فوق الكشف
الخصائص
أناالحجم الصغير، الوزن الخفيف، الهيكل الجديد والجميل، الوظيفة الكاملة، عملية بسيطة وسريعة، آمنة وموثوقة.
أنايمكن أن يكون عازل ذو قيمة منخفضة أو صفر تنبيه تلقائي، وهو قادر على اكتشاف عازل مع تسرب ولكن لم يتم تحطيمها بعد عند الضرر الحرج.
أناالكشف عن مسافة طويلة، توجيه الليزر، تحديد الموقع الدقيق للعازل المتدهور وموقع فاشل المعدات، معدل الدقة هو 100٪.
أناإشارة مزدوجة من سماعة السمع الستيريو وشاشة LCD، التأثير واضح.
أناقدرة قوية ضد التدخل
أنادرجة عالية من الذكاء
أنامع وظيفة قفل البيانات
أناوظيفة انخفاض الجهد (في حالة انخفاض الجهد، سيتم إيقاف تشغيل الجهاز تلقائيًا).
أناالشحن بالتيار المستمر والتوقف التلقائي من تلقاء نفسه بعد الشحن الكامل.
أنابطارية ليثيوم أيون مع 1000 وقت شحن، مجهزة بنظام شحن ذكي لتمديد عمر البطارية.
المواصفات
|
الوحدة الرئيسية |
تردد المركز |
40 كيلو هرتز±2 هرتز |
|
الحساسية |
وضع التفريغ: تفريغ القوس الدقيقفترة التفريغ: 4 ملم |
|
|
الجهد: AC10kV المسافة18MAC35kV المسافة25MAC 110kV المسافة 50M AC220-500kV المسافة 50M |
||
|
الجهد التشغيلي |
7.4 فولت (بطاريات ليثيوم أيون*2 قطعة) |
|
|
البعد |
250*125*140ملم |
|
|
|
|
طول الموجة الخارجي: 650nm |
|
سبيكة الألومنيوم |
الليزر |
درجة تباين شعاع الضوء: 0.4mard قوة الخروج: ≤ 50mw |
|
وجهة تلسكوبية/قبضة قابلة للفصل/ثقب المسمار القياسي للثلاثي |
||
|
العصا |
||
|
|
|
تردد المركز (fo): 40kHz±2Hz |
|
|
مستشعر التردد العالي |
سعة المركز (Co): 2500±20%pF |
|
|
|
درجة حرارة العمل: -20-60°C |
|
|
|
الوزن: 2.17 كجم |
|
سماعات الرأس |
المعوقة الاسمية (Z) |
125Ω |
|
نطاق التردد |
100 هرتز إلى 10 كيلو هرتز |
|
|
الحساسية |
(1W / 1m) 60dB |
|
|
شاحن |
الجهد المدخل |
التيار المتردد 230 فولت ± 10% |
|
تردد الإدخال |
50 هرتز±5٪ |
|
|
الجهد المباشر الخارجي |
8.4 فولت متزامن |
|
|
التيار الحالي |
1A |
|
|
أبعاد التعبئة الكاملة: 470*340*420mm |
||
|
درجة حرارة العمل: -30-60°C؛ الرطوبة: (0~100) %RH |
||
|
وزن التعبئة الكامل: 7.18 كجم |
||
الوحدة الرئيسية *1محول الطاقة (8.4 فولت، 1A) *1 سماعة الرأس *1ثلاثي الأقدام *1شاحن البطارية لجهاز الليزر *1المقبض *1الحجرة البلاستيكية *1دليل المستخدم *1 تقرير الاختبار المصنع *1
