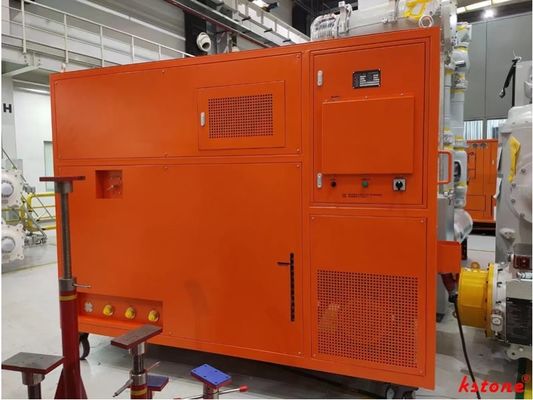

جهاز استعادة C4f7n عالي الضغط 30 متر مكعب/ساعة 400 لتر تخزين GIS 110-550KV شاشة لمس أوتوماتيكية KSC4-30WY/20-400Z

مجال التطبيق

I. معايير مرجعية للتصميم والتصنيع

• الشروط التقنية لجهاز استرداد غازات هيكسفلوريد الكبريت DL/T 662-2009
• المواصفات التقنية لجهاز استرداد وإعادة تعبئة ومعالجة SF6 Q/GDW 470-2010
• هيكسفلوريد الكبريت الصناعي ‬ GB/T 12022-2006
• متطلبات السلامة لمضخات الفراغ ️ GB 22360-2008
• أوعية الضغط GB 150.1 ~ 150.4-2011
• الصوتيات  تحديد مستويات الطاقة الصوتية لمصادر الضوضاء باستخدام الضغط الصوتي  طريقة سهلة باستخدام سطح قياس مغطى على مستوى عاكس  GB/T 3768-1996
• لوحات الأسماء GB/T 13306-2011
• الشروط التقنية العامة للتعبئة والتغليف للمنتجات الميكانيكية والكهربائية GB/T 13384-2008
• رمز التصميم للمعدات الكهربائية توزيع المعدات الكهربائية العامة GB 50055-2011
• متطلبات السلامة للمعدات الكهربائية لقياس ومراقبة واستخدام المختبر ‬الجزء 1: المتطلبات العامة ‬GB 4793.1-1995
• المعدات الكهربائية للآلات الصناعية ‬الجزء 1: الشروط التقنية العامة ‬GB 5226.1-2008
• المؤشرات الرسومية للتعبئة والتخزين والنقل GB/T 191-2008

II. الوظائف الرئيسية والخصائص

الوظائف العامة

نظام الاسترداد

• المكون الأساسي: ضاغط عالي الضغط خالي من الزيت، مع تصميم هيكلي ببرودة الهواء للنظام بأكمله.
• أجهزة الحماية: Pressure reducers and magnet-assisted solenoid valves are configured at the inlet and outlet of the recovery system to prevent damage from inlet/outlet pressure exceeding the compressor's allowable limit.

نظام ضخ الفراغ

• نوع المضخة: مضخة الفراغ المرتبطة مباشرة، ذات حجم صغير، لا يوجد دخان أو تسرب أو تسرب للنفط، والفراغ النهائي 10 Pa.
• جهاز مكافحة تدفق الزيت: يمنع زيت المضخة من التدفق مرة أخرى إلى جهاز التبديل أثناء انقطاع الكهرباء المفاجئ أو إيقاف التشغيل.
• مقياس فراغ: مقياس فراغ رقمي عالي الدقة لقياس فراغ دقيق ، سهل الاستخدام.
• التطبيقات: إخلاء الجهاز نفسه ، وتفعيل الفلاتر بالفراغ ، وإخلاء المعدات الكهربائية (وحدة فراغ أكبر اختيارية).

نظام التطهير

• المرشحات: المرشحات الغبارية عالية الدقة المستوردة، مرشحات التجفيف، ومرشحات منتجات التحلل، والتي تتحكم في حجم جسيمات غبار الغاز أقل من 1 ميكرومتر ومحتوى الرطوبة أقل من 40 جزء في المئة.
• تكنولوجيا التجديد: التجديد من خلال تفعيل التدفئة الفراغية، مما يسمح لنظام التجفيف بالتجديد بشكل مستقل دون تفكيك أو استبدال عنصر المرشح.

نظام الشحن

نظام التحكم الكهربائي

• المكونات: المكونات الكهربائية ذات العلامة التجارية مع وظائف حماية لتبديل تسلسل المراحل، التسرب، فقدان المراحل، الإفراط في الحرارة، والمركبات الحرارية.
• التصميم: التحكم في الروابط متعددة المراحل لمنع تلف المعدات من سوء التشغيل؛ حماية تسلسل المراحل المخصصة مع 500 فولت مقاومة الجهد لتحقيق موثوقية عالية.

نظام الأمان

• أجهزة حماية الضغط الثلاثي لمنع الانفجار والضرر.
• التأرجح: مجهزة بمسامير تأرجح آمنة لسهولة التأرجح.
• الهيكل: تصميم مربع مغلق لعزل المشغلين من الآلات الداخلية ، مما يوفر حماية ضد الغبار والماء والحد من الضوضاء.

نظام الأنابيب

• الأنابيب: أنابيب نحاسية حمراء عالية الجودة بسماكة الحائط ≥1.6 ملم ، مرتبة أفقياً و عمودياً.
• الاتصالات: الاتصالات الحمراء النحاسية المستخدمة لللحام في جميع المنحنيات والمفاصل (وليس المنحنيات الممتدة البسيطة) ، مع لحام مغلف بالفضة لتحقيق قوة عالية وصلابة ، مما يضمن عدم وجود تسرب.

نظام التخزين

• خزانات تخزين الغاز: تم تصميمها وتصنيعها واختبارها حسب أوعية الضغط الفولاذية من طراز GB 150 ، كل منها يحمل رقم شهادة فريد صادر عن السلطات الوطنية.
• الملحقات: مقاييس ضغط قياسية وعرض رقمي لضغط C4.

نظام التشغيل

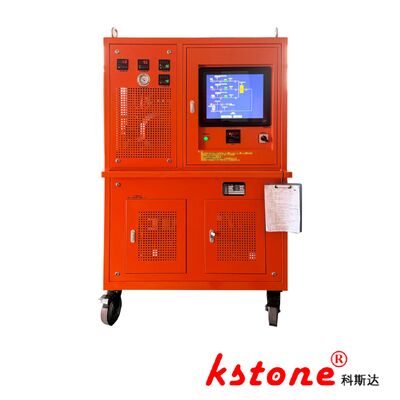

• التحكم: أتمتة PLC كاملة مع شاشة لمسة ملونة 15 بوصة.
• واجهة: واجهة تشغيل رسومية مع مخططات رسمية مدمجة لعملية الاسترداد.دعم التشغيل التلقائي المفتاحي والتشغيل اليدوي عن طريق النقر على رسومات الجهاز في مخطط.
• السلامة: حماية شاملة ضد سوء التشغيل ، مع إشارة خطأ في الوقت الحقيقي وإرشادات استكشاف الأخطاء ؛ وضع اللغة الصينية متاح.

• C4 مخطط نظام جهاز الاسترداد التلقائي

• الهيكل: يتم تجهيز الجهاز بأكمله بغطاء محمي معدني مغلق ، مع أبواب وصفائح الصيانة المحجوزة.يتم تثبيت عجلات عالمية ذات قطر كبير في الأسفل لسهولة التحرك، والحزم العرضية عالية المقاومة تسمح برفع الشاحنات. يتم تركيب أدوات رفع قابلة للإزالة على الزوايا الأربعة من الجزء العلوي لرفع مريح.

III. معايير أداء الجهاز

1أجزاء الغيار الرئيسية والأدوات:

2معايير أداء المكونات الرئيسية

غاز 3m-novec-4710 العازل

أنامقدمة

3MTMنوفيكTM4710 الغاز العازل هو بديل مستدام للهكسافلورايد الكبريت (SF)6) للمعدات الكهربائية

العزل وتطبيقات إطفاء القوس. يقدم خصائص كهربائية ممتازة، مجموعة واسعة من

درجات الحرارة والحد كبير من الآثار البيئية مقارنة مع SF6غاز " نوفيك 4710 " غير

يمكن أن تكون قابلة للاشتعال ولها هامش سلامة واسع للعمال عندما تستخدم كما تم تصميمها للتطبيقات المقصودة.

SF6البديل لديه خصائص بيئية مهمة مثل انخفاض إمكانات الاحترار العالمي (GWP) عندما

مخلوطة مع الغازات الخاملة والقدرة الصفرية على استنزاف الأوزون (ODP).

المقاومة الكهربائية أكبر مرتين من SF6في ضغط معين

أوهفي 20 ديسمبر 2022، أعلنت شركة 3M أنها ستوقف إنتاج 58 من منتجات المواد البرفلورية/البوليفلورية الألكيلية (PFAS) ، بما في ذلك البرفلوريزوبوتيرونيتريل (C4F7N، 3M Novec 4710) والفرفلوروبنتانون (C5F10, 3M نوفيك 5110)، بحلول نهاية عام 2025 لتقليل أو القضاء على تأثير PFAS على المناخ والبيئة والصحة البيئية.

كستونهي شركة رائدة في الصين تقوم بتطوير أدوات ومعدات ذات صلة بـ C4 و C5 ، وتتعاون بدقة مع 3M والمصنعين الصينيين لـ C4 و C5 ؛
