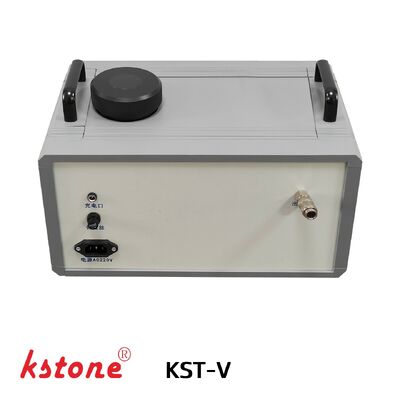

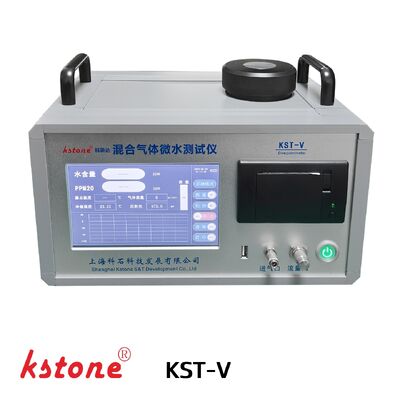

محلل نقطة الندى SF6 المحمول الأوتوماتيكي عالي الدقة مع تقنية المرآة المبردة لأنظمة الغاز GIS وSF6
| مكان المنشأ | شنغهاي |
|---|---|
| اسم العلامة التجارية | KSTONE |
| إصدار الشهادات | ISO9000 |
| رقم الموديل | KST-V. |
| الحد الأدنى لكمية | 1 |
| الأسعار | $10000-15000 |
| تفاصيل التغليف | كرتون / صندوق خشبي |
| وقت التسليم | 15 يوم عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | 1000 وحدة في السنة |
تفاصيل المنتج
| وحدة عرض | درجة مئوية / جزء في المليون | معدل تدفق الغاز | 400 ~ 800 ± 50 مل / دقيقة |
|---|---|---|---|
| عرض التدفق | مقياس تدفق رقمي | ضغط الغاز | ≥1 ميجا باسكال |
| درجة الحرارة المحيطة | -20 درجة مئوية ~ + 50 درجة مئوية | الرطوبة المحيطة | ≤85 ٪ RH |
| إبراز | تحليل نقطة الندى SF6 المحمول,مقياس الندى المرآة المبردة الآلي,تحليل الندى الغازي SF6 |
||
منتوج وصف
محلل نقطة الندى SF6 الأوتوماتيكي عالي الدقة لأنظمة الغاز GIS وSF6
نظرة عامة على المنتج
يعد محلل نقطة الندى المرآة المبردة KST-V SF6 أداة عالية الدقة لقياس الرطوبة مصممة خصيصًا لأنظمة غاز SF6 ومعدات نظم المعلومات الجغرافية وتطبيقات الصيانة الكهربائية ذات الجهد العالي.
يعتمد المحلل مبدأ قياس المرآة المبردة، مما يوفر نتائج قياس نقطة الندى دقيقة للغاية ومستقرة مع موثوقية ممتازة على المدى الطويل. بالمقارنة مع أجهزة قياس نقطة الندى التقليدية من نوع المستشعر، توفر طريقة المرآة المبردة دقة قياس أعلى وإمكانية تكرار فائقة وتقليل الانحراف بمرور الوقت.
يدعم الجهاز القياس المستمر التلقائي بالكامل ودورات تسخين/إزالة الجليد التلقائية للمرآة، مما يضمن التشغيل المستقر في بيئات الاختبار الميدانية.
نظرًا لأنه مزود ببطارية ليثيوم مدمجة ومقياس تدفق رقمي ونظام تحكم ذكي، فإن KST-V مناسب لتحليل رطوبة غاز SF6 في الموقع في المحطات الفرعية وصيانة مجموعة المفاتيح الكهربائية لنظام المعلومات الجغرافية وأنظمة استرداد الغاز وتطبيقات فحص مرافق الطاقة.
كيف يعمل محلل نقطة الندى المرآة المبردة
مبدأ قياس المرآة المبردة
يعمل المحلل على أساس مبدأ قياس نقطة الندى في المرآة المبردة.
عندما تنخفض درجة حرارة الغاز عن درجة حرارة تشبع بخار الماء تحت ظروف ضغط معينة، تتكثف الرطوبة الموجودة في الغاز على سطح المرآة. يتغير الضوء المنعكس بسبب الانعكاس المنتشر الناتج عن التكثيف، ويقوم نظام الاستشعار البصري بالكشف عن هذا الاختلاف.
يقوم نظام التحكم الذكي بتحليل الإشارات الضوئية ودرجة الحرارة لحساب درجة حرارة نقطة الندى للغاز الذي تم اختباره بدقة.
بعد اكتشاف تكوين الندى، يقوم الجهاز تلقائيًا بتسخين سطح المرآة حتى يختفي التكثيف، ثم يبدأ دورة تبريد جديدة للقياس التلقائي المستمر.
أقل من 0 درجة مئوية، يشار إلى نقطة الندى المقاسة بنقطة الصقيع.
الميزات الرئيسية
- تقنية قياس المرآة المبردة عالية الدقة
- مصمم خصيصًا لتحليل رطوبة غاز SF6
- القياس المستمر التلقائي بالكامل
- تسخين المرآة الأوتوماتيكي ودورة تذويب الجليد
- استقرار قياس عالي مع الحد الأدنى من الانجراف
- عرض مقياس الجريان الرقمي
- وحدات العرض المزدوجة: درجة مئوية وجزء في المليون
- بطارية ليثيوم مدمجة قابلة لإعادة الشحن
- هيكل مدمج محمول للتشغيل الميداني
- مناسبة لنظم المعلومات الجغرافية والصيانة الكهربائية ذات الجهد العالي
التطبيقات
- اختبار رطوبة المفاتيح الكهربائية لنظم المعلومات الجغرافية
- تحليل جودة غاز SF6
- صيانة محطات الجهد العالي
- أنظمة استعادة وتعبئة غاز SF6
- فحص مرافق الطاقة الكهربائية
- تشغيل المعدات المعزولة بالغاز
- الصيانة الوقائية للمعدات الكهربائية SF6
المواصفات الفنية
| غرض | مواصفة |
|---|---|
| مبدأ القياس | طريقة المرآة المبردة |
| الغاز المقاس | SF6 |
| وضع القياس | القياس المستمر التلقائي بالكامل |
| نطاق نقطة الندى | +20 درجة مئوية إلى -62 درجة مئوية |
| قرار درجة الحرارة | 0.1 درجة مئوية |
| دقة القياس | أفضل من ±0.3 درجة مئوية |
| وحدة العرض | درجة مئوية / جزء في المليون |
| معدل تدفق الغاز | 400 ~ 800 ± 50 مل / دقيقة |
| عرض التدفق | مقياس التدفق الرقمي |
| ضغط الغاز | ≥1 ميجا باسكال |
| مصدر التبريد | إس إل مايكرو كولر |
| واجهة أخذ العينات | موصل سريع ذاتي الختم |
| درجة الحرارة المحيطة | -20 درجة مئوية ~ +50 درجة مئوية |
| الرطوبة المحيطة | ≥85% رطوبة نسبية |
| مصدر الطاقة الخارجي | تيار متردد 220 فولت ±10%، 50 هرتز |
| مصدر الطاقة الداخلي | بطارية ليثيوم 24 فولت |
| استهلاك الطاقة | ≥70 واط |
| وقت العمل المستمر | > 8 ساعات |
| أبعاد | 340*230*200 ملم |
| وزن | .59.5 كجم |

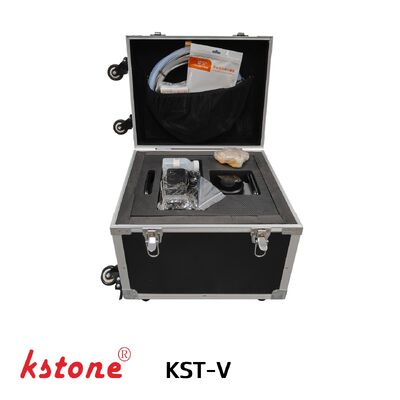

التكوين القياسي
- KST-V محلل نقطة الندى
- محول الطاقة
- خرطوم أخذ العينات
- موصلات سريعة ذاتية الغلق
- دليل المستخدم
- حقيبة حمل
الملحقات الاختيارية
- صمام تخفيض الضغط SF6
- خرطوم أخذ العينات من الفولاذ المقاوم للصدأ
- موصلات سريعة إضافية
- وحدة تصفية الغاز الخارجية
- خدمة المعايرة
الأسئلة المتداولة
لماذا نستخدم تقنية المرآة المبردة بدلاً من أجهزة قياس نقطة الندى التقليدية من نوع المستشعر؟
توفر تقنية المرآة المبردة قياسًا مباشرًا لنقطة الندى الفيزيائية بدقة أعلى وتكرار أفضل واستقرار طويل الأمد مقارنةً بتقنية مستشعر البوليمر التقليدية.
هل المحلل مناسب لصيانة المفاتيح الكهربائية لنظام المعلومات الجغرافية؟
نعم. تم تصميم KST-V خصيصًا لمعدات نظم المعلومات الجغرافية وأنظمة غاز SF6 وتطبيقات الصيانة الكهربائية عالية الجهد.
هل يمكن للجهاز عرض قيم جزء في المليون؟
نعم. يدعم المحلل كلاً من درجة حرارة نقطة الندى (درجة مئوية) وعرض محتوى الرطوبة جزء في المليون.
هل يدعم المحلل التشغيل الميداني؟
نعم. تدعم بطارية الليثيوم المدمجة 24 فولت أكثر من 8 ساعات من التشغيل المستمر، مما يجعلها مناسبة للاختبار في الهواء الطلق وفي الموقع.
لماذا العمل مع KSTONE
- الشركة المصنعة لمعدات الغاز SF6 المهنية
- خبرة واسعة في تطبيق صناعة نظم المعلومات الجغرافية
- دعم الحلول المخصصة وتصنيع المعدات الأصلية
- الاستجابة الفنية السريعة
- معدات صناعية مستقرة
- تجربة تصدير B2B العالمية
اطلب عرض أسعار لمحلل نقطة الندى
أرسل لنا متطلباتك الفنية وتفاصيل التطبيق.
سيوفر فريقنا الهندسي محلل نقطة الندى المناسب خلال 24 ساعة.
