محلل غاز SF6 المخصصة وحدات مع نطاق نقطة الندى من -80 °C إلى +20 °C لتحليل متعدد المعلمات المتكاملة
| مكان المنشأ | شنغهاي |
|---|---|
| اسم العلامة التجارية | KSTONE |
| إصدار الشهادات | ISO9000 |
| رقم الموديل | KS30 |
| وثيقة | KS30 SF6 ANALYZER.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | $10000-15000 |
| تفاصيل التغليف | كرتون / صندوق خشبي |
| وقت التسليم | 15 يوم عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | 1000 وحدة في السنة |
تفاصيل المنتج
| نطاق الندى | -80 درجة مئوية إلى +20 درجة مئوية | الوحدات المدعومة | نقطة الندى، جزء في المليون، الخ. |
|---|---|---|---|
| دقة | ±1 درجة مئوية | دقة | 0.1 درجة مئوية / 0.1 جزء في المليون |
| إبراز | محلل غازات SF6,اختبار غاز SF6 القابل للتخصيص,محلل SF6 مع نقطة الندى |
||
منتوج وصف

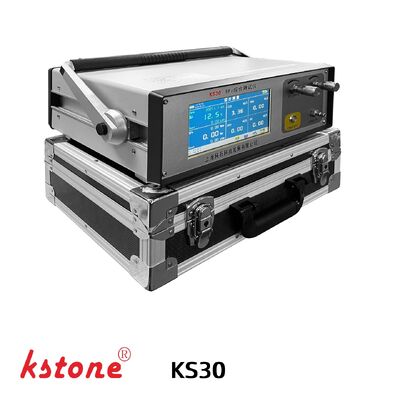

المحلل الشامل من سلسلة KS30 SF6
المحلل الشامل لـ SF6 من سلسلة KS30 هو نظام تحليل غاز متعدد الوظائف متعدد الأبعاد مصمم لاختبار جودة غاز SF6 في تطبيقات الطاقة الكهربائية.الجهاز يدمج SF6 قياس الرطوبة، تحليل نقاء SF6 وكشف غازات تفكيك SF6 في منصة واحدة محمولة.
معظم طرازات KS30 هي تكوينات وحدات مخصصة. تقدم Shanghai Kstone حلول مصممة خصيصًا وفقًا لمتطلبات العملاء ومواقف التطبيق المختلفة.
كشركة مشاركة في صياغة معايير صناعة الطاقة الصينية DL/T 1366-2023 (SF6 الغاز للمعدات الكهربائية) و DL/T 1353-2024 (المواصفات التقنية لأنظمة التعامل مع SF6) ،تم تصميم سلسلة KS30 لتلبية المتطلبات العملية لصيانة SIG، تشغيل المحطة الفرعية وإدارة جودة غاز SF6.
الوظائف الرئيسية
SF6 قياس الرطوبة
- اختبار نقطة الندى
- تحويل ppmv
- تحليل الرطوبة
- مراقبة رطوبة غازات GIS
تحليل نقاء SF6
- اختبار تركيز SF6
- التحقق من جودة الغاز
- فحص جديد لقبول الغاز
- تحليل غاز مختلط
SF6 الكشف عن غازات التحلل
- مراقبة SO2
- الكشف عن H2S
- تحليل CO
- الكشف عن HF
- تقييم تحلل القوس
المواصفات التقنية
تحليل الرطوبة SF6
| البند | المواصفات |
|---|---|
| نطاق نقطة الندى | -80°C إلى +20°C |
| الوحدات المدعومة | نقطة الريح، ppmv، الخ |
| الدقة | ± 1°C |
| القرار | 0.1°C / 0.1 ppm |
| معدل تدفق الغاز | 0.25-0.35 لتر/دقيقة |
| مقياس التدفق | مقياس تدفق الكتلة الإلكتروني |
| قياس الضغط | 0-1.0 مبا |
| حماية المسبار | مرشحات معدلة من الفولاذ المقاوم للصدأ |
وقت الاستجابة
| الحالة | وقت الاستجابة |
|---|---|
| +20 -> -20 درجة مئوية Td | 5 ثوان [63%] ، 45 ثوان [90%] |
| -20 -> -60 درجة مئوية Td | 10 ثواني [63%] ، 240 ثواني [90%] |
تحليل نقاء SF6
| البند | المواصفات |
|---|---|
| نطاق القياس | 0-100٪ SF6 |
| الدقة والتكرار | ± 0.1% |
| وقت الاستجابة | 30 ثانية |
| تأثير التدفق | مستقل عن تدفق الغاز |
تحليل غازات التحلل SF6
| الغاز | النطاق | الدقة |
|---|---|---|
| H2S | 0-200 جزء في المليون | ≤ ± 0.5% |
| SO2 | 0-100 جزء في المليون | ≤ ± 0.5% |
| CO | 0-1000 ppm | ≤ ± 0.5% |
| HF | 0-10 جزء في المليون | ≤ ± 0.5% |
معايير إضافية
| البند | المواصفات |
|---|---|
| الحساسية | 0.1 ppm |
| التكرار | ≤ ± 1% |
المواصفات العامة
| البند | المواصفات |
|---|---|
| إمدادات الطاقة | 220 VAC ±10٪، 50 هرتز |
| وظيفة البطارية | الاستخدام المزدوج للتيار المتردد / التيار المتردد مع حماية الشحنة الزائدة |
| التشغيل المستمر | ≥5 ساعات |
| درجة حرارة التخزين | -40°C إلى +70°C |
| درجة حرارة العمل | -30°C إلى +60°C |
| نطاق الضغط | 0-20 بار |
| تخزين البيانات | 200 سجل |
| واجهة الإخراج | USB واحد.1 |
| البرمجيات | برنامج إدارة قياسي مع طباعة التقارير |
| أدوات إضافية | مجموعة أدوات تحويل الرطوبة |
| الأبعاد | 132 * 283 * 308 مم |
اختيار طراز سلسلة KS30
| النموذج | النقاء | نقطة الندى | SO2 | H2S | CO | HF | استرداد الغاز |
|---|---|---|---|---|---|---|---|
| KS30 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-6 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| KS30-3 | ✔ | ✔ | ✔ | ||||
| KS30-T | ✔ | ✔ | ✔ | ||||
| KS30-TC | ✔ | ✔ | ✔ | ✔ | |||
| KS30-CS | ✔ | ✔ | |||||
| KS30-4 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C3 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C4 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-C | ✔ | ||||||
| KS30-R- | ✔ |

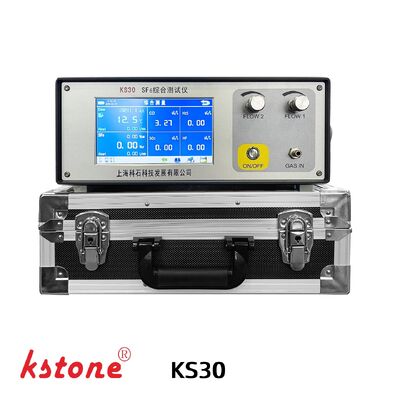

وصف واجهة الأداة
| لا، لا، لا | الوظيفة |
|---|---|
| 1 | منطقة عرض نقطة الندى |
| 2 | منطقة عرض النقاء |
| 3 | قراءة CO |
| 4 | قراءات SO2 |
| 5 | قراءة H2S |
| 6 | مفتاح العودة |
| 7 | مفتاح التخزين |
| 8 | مفتاح الطباعة |
| 9 | مفتاح التنظيف |
| 10 | مفتاح المعايرة |
| 11 | درجة الحرارة والرطوبة المحيطة |
الخصائص الرئيسية
تصميم تخصيص وحدات
معظم طرازات KS30 تدعم تكوينًا وحداتيًا مرنًا وفقًا لمتطلبات المشروع.
تحليل متعدد المعايير المتكامل
يجمع بين التدقيق في الرطوبة والنقاء وتحليل غازات التحلل في أداة واحدة محمولة.
أجهزة استشعار عالية الدقة
يستخدم أجهزة استشعار مستوردة عالية الدقة مع استقرار ممتاز وكرارية.
تصميم المجال المحمول
هيكل مضغوط مناسب للمحطات الفرعية GIS وعمليات الصيانة في الموقع.
التحكم الإلكتروني في تدفق الكتلة
معدل تدفق الكتلة الإلكتروني المدمج يضمن أخذ عينات الغاز بشكل مستقر ودقيق.
إدارة البيانات الذكية
يدعم تخزين البيانات وتصدير USB وطباعة التقارير.
وظيفة استرداد الغاز الاختيارية
وتدعم النماذج المختارة وظيفة استرداد الغاز SF6 المتكاملة للعمل الصديق للبيئة.
سيناريوهات التطبيق
صناعة الطاقة الكهربائية
- تشغيل SIG
- صيانة أجهزة قطع الدوائر
- تفتيش جودة الغازات SF6
- صيانة المحطة الفرعية
SF6 إدارة الغاز
- اختبار القبول الجديد للغاز
- تقييم الغاز المعاد تدويره
- مراقبة تنقية SF6
- فحص أسطوانات الغاز
الصيانة الوقائية
- تقييم حالة العزل
- مراقبة تحلل القوس
- تشخيص خطأ
- الصيانة القائمة على الحالة
الأسئلة الشائعة
ما هي المعايير التي يمكن لـ (كي إس 30) تحليلها؟
يمكن لـ KS30 قياس نقطة الندى SF6 ، ونقاء SF6 وغازات التحلل بما في ذلك SO2 ، H2S ، CO و HF اعتمادًا على تكوين النموذج.
هل يمكن تخصيص جهاز كيه اس 30؟
أجل، معظم طرازات (كيه إس 30) هي أنظمة وحدات مخصصة مصممة وفقاً لمتطلبات العملاء
هل يدعم الجهاز استرداد الغاز؟
وتدعم نماذج KS30-R المختارة وظيفة استرداد الغاز SF6 المتكاملة.
هل المحلل مناسب للمحطات الفرعية GIS؟
أجل، سلسلة "كيه إس 30" مصممة خصيصاً لمراقبة نظام المعلومات الجغرافية وتطبيقات صيانة الكهرباء
هل يمكن تصدير بيانات القياس؟
أجل، المحلل يدعم تصدير البيانات عبر الـ (يو إس بي) وطباعة التقارير وتخزين البيانات الداخلية
هل المحلل يتضمن برنامج إدارة؟
نعم، برنامج إدارة قياسي مع أدوات طباعة التقارير وتحويل الرطوبة
بديل لـ DILO3-038R-R602
|
|
KS30 |
KS30-6 |
3-038R-R602 |
|
قياس النقاء |
✓ |
✓ |
✓ |
|
قياس الرطوبة |
✓ |
✓ |
✓ |
|
قياس SO2 |
✓ |
✓ |
✓ |
|
H2S |
✓ |
✓ |
✓ |
|
CO |
✓ |
✓ |
✓ |
|
HF |
× (يمكن تخصيصها) |
✓ |
✓ |
|
استرداد الغاز |
× ((يمكن تخصيصها متاحة) |
× ((يمكن تخصيصها متاحة) |
✓ |
|
|
|
|
|
|
SF6 قياس النقاء |
|
|
|
|
نطاق القياس |
0~100% بحجم |
0~100% بحجم |
0~100% بحجم |
|
قياس الدقة |
±0.1 ٪ بحجم |
±0.1 ٪ بحجم |
±0.5 ٪ بحجم |
|
نقطة الندى القياس |
|
|
|
|
نطاق القياس |
-80 ~ +20 درجة مئوية نقطة الندى |
-80 ~ +20 درجة مئوية نقطة الندى |
-60 ~ +20 درجة مئوية نقطة الندى |
|
قياس الدقة |
± 1°C |
± 1°C |
±2°C ((>-40°C) / ±3°C ((< -40°C) |
|
قياس SO2 |
|
|
|
|
نطاق القياس |
0~100 جزء بالمليون |
0~100 جزء بالمليون |
0~100 جزء بالمليون |
|
قياس الدقة |
≤ ± 0.5% FS |
≤ ± 0.5% FS |
≤ ± 2% FS |
|
هـ2S القياس |
|
|
|
|
نطاق القياس |
0~200 جزء بالمليون |
0~200 جزء بالمليون |
0~100 جزء بالمليون |
|
قياس الدقة |
≤ ± 0.5% FS |
≤ ± 0.5% FS |
≤ ± 2% FS |
|
COالقياس |
|
|
|
|
نطاق القياس |
0~1000 ppm |
0~1000 ppm |
0 ~ 500 جزء في المليون |
|
قياس الدقة |
≤ ± 0.5% FS |
≤ ± 0.5% FS |
≤ ± 2% FS |
|
HFالقياس |
|
|
|
|
نطاق القياس |
/ |
0~10 ppm |
0~10 ppm |
|
قياس الدقة |
/ |
≤ ± 0.5% FS |
≤ ± 10% FS |
|
|
|
|
|
|
معدل تدفق الغاز |
0.25 ∙ 0.35 لتر/دقيقة |
0.25 ∙ 0.35 لتر/دقيقة |
20 لتر/ساعة (SF6) ≈ 0.33 لتر/دقيقة |
|
الضغط المسموح به للغازات المدخلة |
|
|
|
|
تخزين البيانات |
200 وحدة |
200 وحدة |
500 وحدة |
|
واجهة البيانات |
USB |
USB |
USB/LAN/WLAN |
|
درجة حرارة العمل |
-30 درجة مئوية+60 درجة مئوية |
-30 درجة مئوية+60 درجة مئوية |
-10 درجة مئوية ️ +50 درجة مئوية |
لماذا العمل مع كستون
- مصنع محترف لمعدات الكشف عن الغازات
- خبرة واسعة في تطبيقات HVAC و SF6
- دعم OEM والحلول المخصصة
- استجابة تقنية سريعة
- جودة منتج صناعية مستقرة
- خبرة تصدير B2B العالمية
اتصل بنا اليوم للحصول على أسعار المحلل الشامل لسلسلة KS30 SF6، ورق بيانات تقنية وحلول مخصصة.
