محلل غاز SF₆ لنقطة الندى والنقاء وثاني أكسيد الكبريت مع استعادة الغاز

KS30-3-R

قياس جودة غاز SF₆ 3 في 1 مع استعادة الغاز

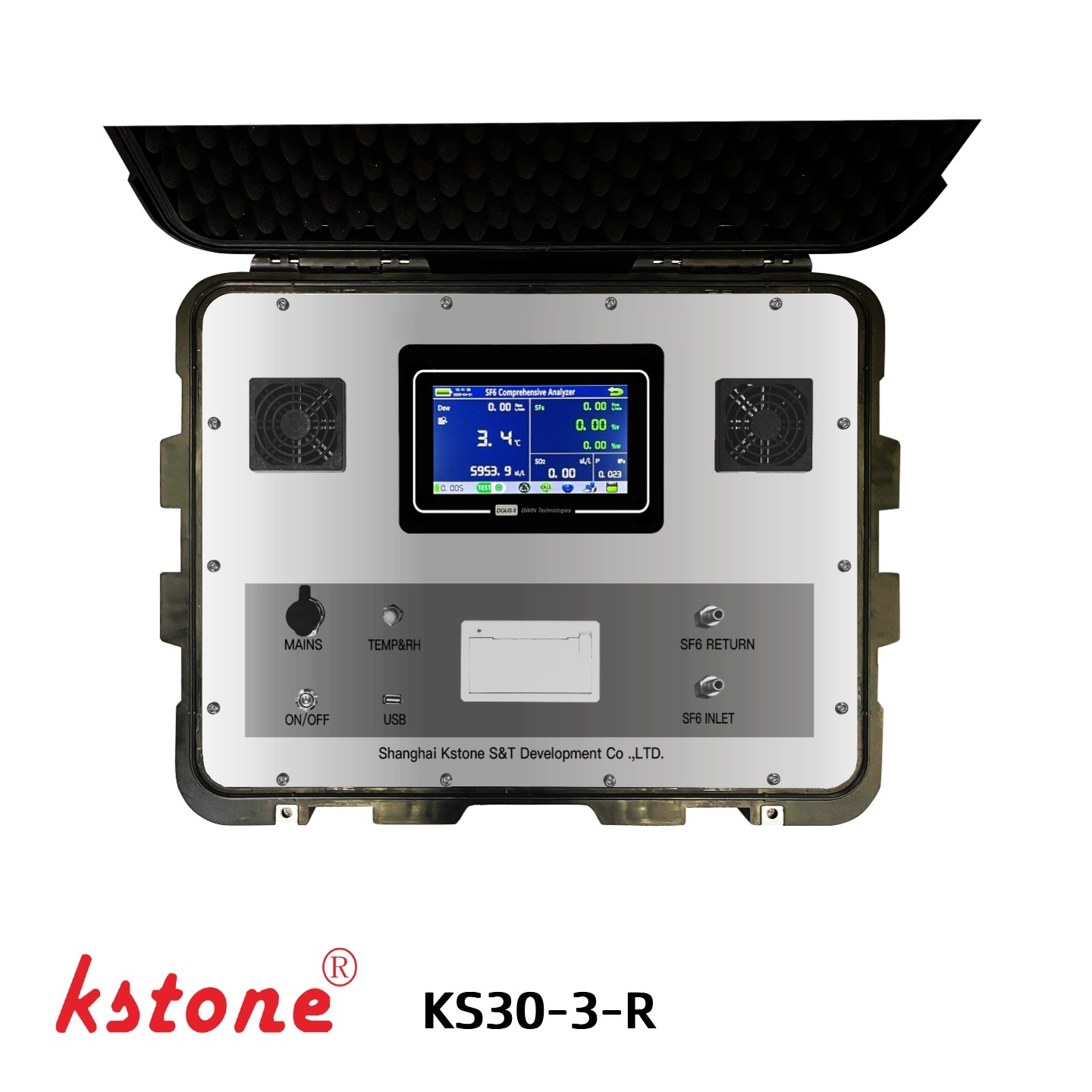

KSTONE KS30-3-R هو محلل غاز SF₆ محمول مصمم لاختبار جودة الغاز الشامل واستعادة الغاز أثناء صيانة المعدات الكهربائية.

يجمع الجهاز بين ثلاثة قياسات أساسية لجودة غاز SF₆:

• نقطة الندى / الرطوبة لغاز SF₆
• نقاء SF₆
• منتجات تحلل ثاني أكسيد الكبريت (SO₂)

تسمح وظيفة استعادة الغاز المدمجة باستعادة غاز SF₆ الذي تم اختباره بعد القياس، مما يساعد على تقليل انبعاثات SF₆ غير الضرورية أثناء الفحص والصيانة الروتينية.

جهاز KS30-3-R مناسب لـ أنظمة العزل بالغاز (GIS)، وقواطع الدائرة الكهربائية التي تعمل بغاز SF₆، والمفاتيح الكهربائية المعزولة بالغاز، وغيرها من المعدات الكهربائية المملوءة بغاز SF₆.

الميزات الرئيسية

1. تحليل غاز SF₆ بثلاثة معلمات

يدمج جهاز KS30-3-R ثلاثة اختبارات شائعة لجودة غاز SF₆ في جهاز محمول واحد:

نقطة الندى + نقاء SF₆ + SO₂

يتيح ذلك للمشغلين تقييم مستوى الرطوبة وتركيز SF₆ وحالة منتجات التحلل للغاز دون استخدام أجهزة تحليل منفصلة.

2. نطاق واسع لقياس نقطة الندى

توفر وحدة قياس الرطوبة نطاق قياس لنقطة الندى يبلغ:

-80 درجة مئوية إلى +20 درجة مئوية

يدعم الجهاز أيضًا التحويل بين نقطة الندى وتركيز الرطوبة بوحدة ppmv، مما يجعل نتائج الاختبار أسهل في التفسير وفقًا لمتطلبات التطبيق المختلفة.

الدقة المحددة هي:

±0.5 درجة مئوية

مع خرج نقطة التجمد أقل من 0 درجة مئوية.

3. التحكم الإلكتروني في التدفق الكتلي

يستخدم المحلل مقياس تدفق كتلي إلكتروني للتحكم في تدفق العينات عند:

0.25-0.35 لتر/دقيقة

تم تصميم التحكم في التدفق للحفاظ على ظروف أخذ عينات مستقرة وتقليل تأثير تباين معدل التدفق على عملية القياس.

4. قياس نقاء غاز SF₆

تقيس وحدة النقاء المدمجة تركيز SF₆ على نطاق:

0-100% SF₆

مع وقت استجابة يبلغ:

≤30 ثانية

يوفر هذا مؤشرًا سريعًا لتركيز SF₆ داخل المعدات قيد الاختبار.

5. الكشف عن منتجات تحلل SO₂

يمكن للمحلل اكتشاف SO₂، وهو أحد منتجات التحلل الرئيسية المستخدمة عند تقييم حالة غاز SF₆.

نطاق القياس:0-100 جزء في المليون
الحساسية:0.1 جزء في المليون

وحدة قياس SO₂ مناسبة للفحص الروتيني للمعدات الكهربائية المملوءة بغاز SF₆.

6. استعادة غاز SF₆ المدمجة

على عكس محلل جودة الغاز الأساسي، فإن جهاز KS30-3-R يدمج وظيفة الاستعادة.

بعد عملية القياس، يمكن استعادة غاز SF₆ الذي تم أخذ عينات منه بدلاً من تفريغه عمدًا في الغلاف الجوي.

هذا يجعل الجهاز مناسبًا بشكل خاص لبيئات الصيانة حيث تقليل انبعاثات SF₆ واستعادة الغاز مهمان.

7. تصميم محمول وموجه للميدان

يبلغ حجم الغلاف المدمج فقط:

132 * 283 * 308 ملم

يدعم النظام التشغيل بتيار متردد/مستمر مع حماية من الشحن الزائد ويوفر ≥5 ساعات تشغيل بالبطارية.

هذا يجعل المحلل مناسبًا للاختبار الميداني في المحطات الفرعية ومواقع صيانة المعدات الكهربائية الأخرى.

وظائف القياس

نقطة الندى / الرطوبة لغاز SF₆

تقيس وحدة الرطوبة نقطة الندى لغاز SF₆ وتدعم تحويل الرطوبة إلى ppmv.

وقت الاستجابة

للقياسات أقل من 0 درجة مئوية، يوفر الجهاز خرج نقطة التجمد.

تحليل نقاء غاز SF₆

تقيس وحدة النقاء تركيز SF₆ في الغاز الذي تم أخذ عينات منه.

يوفر قياس نقاء SF₆ مؤشرًا سريعًا لما إذا كان الغاز يلبي مستوى التركيز المطلوب للتطبيق.

تحليل منتجات تحلل SO₂

يتضمن جهاز KS30-3-R وحدة اكتشاف SO₂ لمراقبة منتجات تحلل SF₆.

يمكن استخدام قياس SO₂ كجزء من تقييم حالة غاز SF₆ الروتيني بعد التشغيل أو الصيانة أو الفحص المتعلق بالأعطال للمعدات الكهربائية.

وظيفة استعادة الغاز

تكوين "-R" يضيف وظيفة استعادة غاز SF₆ إلى نظام تحليل الغاز.

خلال اختبار الغاز التقليدي، يتم عادةً إدخال كمية صغيرة من SF₆ في المحلل للقياس. تم تصميم جهاز KS30-3-R لاستعادة الغاز الذي تم اختباره بعد التحليل.

العملية النموذجية

المعدات الكهربائية

↓

أخذ عينات غاز SF₆

↓

قياس نقطة الندى

↓

قياس نقاء SF₆

↓

قياس SO₂

↓

استعادة غاز SF₆

يساعد هذا التكوين على تقليل إطلاق SF₆ غير الضروري أثناء اختبارات الصيانة المتكررة.

عملية القياس

تسلسل التشغيل النموذجي هو:

الخطوة 1 - التوصيل

قم بتوصيل المحلل بحجرة غاز SF₆ باستخدام خرطوم الغاز المناسب ووصلات التوصيل.

الخطوة 2 - أخذ العينات

تدخل كمية مضبوطة من غاز SF₆ إلى المحلل عبر دائرة أخذ العينات.

الخطوة 3 - التحليل

يقوم الجهاز بالقياس:

• نقطة الندى / الرطوبة
• نقاء SF₆
• تركيز SO₂

الخطوة 4 - التسجيل

يمكن تخزين بيانات القياس في الجهاز ونقلها عبر واجهة USB.

الخطوة 5 - الاستعادة

بعد الاختبار، يتم استعادة غاز SF₆ الذي تم أخذ عينات منه عبر نظام الاستعادة المدمج.

مواصفات النظام

إدارة البيانات وإعداد التقارير

يدعم جهاز KS30-3-R التخزين الداخلي لما يصل إلى 200 سجل قياس.

يوفر برنامج الإدارة القياسي وظائف تشمل:

• إدارة بيانات القياس
• طباعة تقارير الاختبار
• نقل البيانات
• تحويل نقطة الندى / الرطوبة
• توثيق نتائج الاختبار

يتيح ذلك الاحتفاظ بنتائج الاختبار كجزء من سجلات صيانة وفحص المعدات.

حماية المسبار

مسبار نقطة الندى محمي بواسطة فلتر مسحوق من الفولاذ المقاوم للصدأ.

يساعد الفلتر الواقي على تقليل تأثير الجسيمات والملوثات التي تدخل عنصر الاستشعار أثناء القياس الميداني.

هذا مفيد بشكل خاص عند اختبار الغاز من المعدات الكهربائية حيث قد تحتوي دائرة الغاز على كميات صغيرة من التلوث الجسيمي.

التطبيقات النموذجية

تم تصميم جهاز KS30-3-R لتطبيقات فحص وصيانة جودة غاز SF₆ بما في ذلك:

• اختبار جودة غاز GIS
• اختبار قواطع الدائرة الكهربائية التي تعمل بغاز SF₆
• فحص المفاتيح الكهربائية التي تعمل بغاز SF₆
• صيانة المحطات الفرعية المعزولة بالغاز
• تقييم حالة غاز SF₆
• تشغيل GIS
• إصلاح قواطع الدائرة الكهربائية
• الفحص الروتيني لغاز SF₆
• اختبارات الصيانة بعد خدمة المعدات الكهربائية

لماذا استخدام محلل SF₆ مدمج؟

يمكن للمحلل المدمج تبسيط الاختبار الميداني من خلال دمج العديد من قياسات جودة الغاز المطلوبة بشكل شائع في جهاز واحد.

بدلاً من حمل أجهزة منفصلة لاختبار الرطوبة والنقاء ومنتجات التحلل، يوفر جهاز KS30-3-R هذه القياسات من خلال نظام محمول واحد.

تدعم وظيفة الاستعادة المدمجة أيضًا إجراءات الصيانة الواعية بانبعاثات SF₆.

المواصفات الفنية

نقطة الندى / الرطوبة لغاز SF₆

نقاء SF₆

SO₂

عام

أسئلة متكررة

ماذا يقيس جهاز KS30-3-R؟

يقيس جهاز KS30-3-R نقطة الندى لغاز SF₆، ونقاء غاز SF₆، ومنتجات تحلل SO₂.

ما هو نطاق قياس نقطة الندى؟

نطاق قياس نقطة الندى هو -80 درجة مئوية إلى +20 درجة مئوية، مع دعم تحويل الرطوبة إلى ppmv.

هل يمكن للمحلل استعادة غاز SF₆ بعد الاختبار؟

نعم. تكوين "-R" يتضمن وظيفة استعادة غاز SF₆ مصممة لاستعادة الغاز الذي تم أخذ عينات منه بعد القياس.

ما هو نطاق قياس نقاء SF₆؟

تقيس وحدة النقاء 0-100% SF₆.

ما هو نطاق SO₂ الذي يمكن قياسه؟

نطاق قياس SO₂ هو 0-100 جزء في المليون، مع حساسية تبلغ 0.1 جزء في المليون.

كم من الوقت يمكن للمحلل العمل بالبطارية؟

يوفر النظام المزدوج التيار المتردد/المستمر مدة تشغيل بطارية محددة تبلغ 5 ساعات على الأقل، مع حماية من الشحن الزائد.

كم عدد سجلات الاختبار التي يمكن تخزينها؟

يدعم التخزين الداخلي للبيانات ما يصل إلى 200 سجل قياس.

هل جهاز KS30-3-R مناسب لصيانة GIS؟

نعم. تم تصميم المحلل لتطبيقات اختبار جودة غاز SF₆ الميدانية مثل صيانة GIS، وقواطع الدائرة الكهربائية التي تعمل بغاز SF₆، والمفاتيح الكهربائية التي تعمل بغاز SF₆.

حلول KSTONE لتحليل غاز SF₆

توفر KSTONE حلول تحليل غاز SF₆ تغطي نقطة الندى، ونقاء SF₆، و SO₂، ومنتجات تحلل SF₆ الأخرى.

للتطبيقات التي تتطلب مجموعات مختلفة من معلمات الغاز، يمكن لـ KSTONE توفير تكوينات محللات معيارية ومخصصة وفقًا لمتطلبات القياس الخاصة بالعميل.

لتحليل غاز SF₆ بمعلمات أعلى، توفر KSTONE أيضًا أنظمة قابلة للتكوين تغطي مكونات إضافية مثل H₂S، HF، CO، O₂، وغازات أخرى، اعتمادًا على التكوين المختار.
