محلل وسائط العزل متعدد المعلمات KS30-H3W للمفاتيح الكهربائية الصديقة للبيئة

قياس غاز SF₆ المتتبع والأكسجين ونقطة الندى للمفاتيح الكهربائية المعزولة بالنيتروجين (N₂) والهواء الجاف

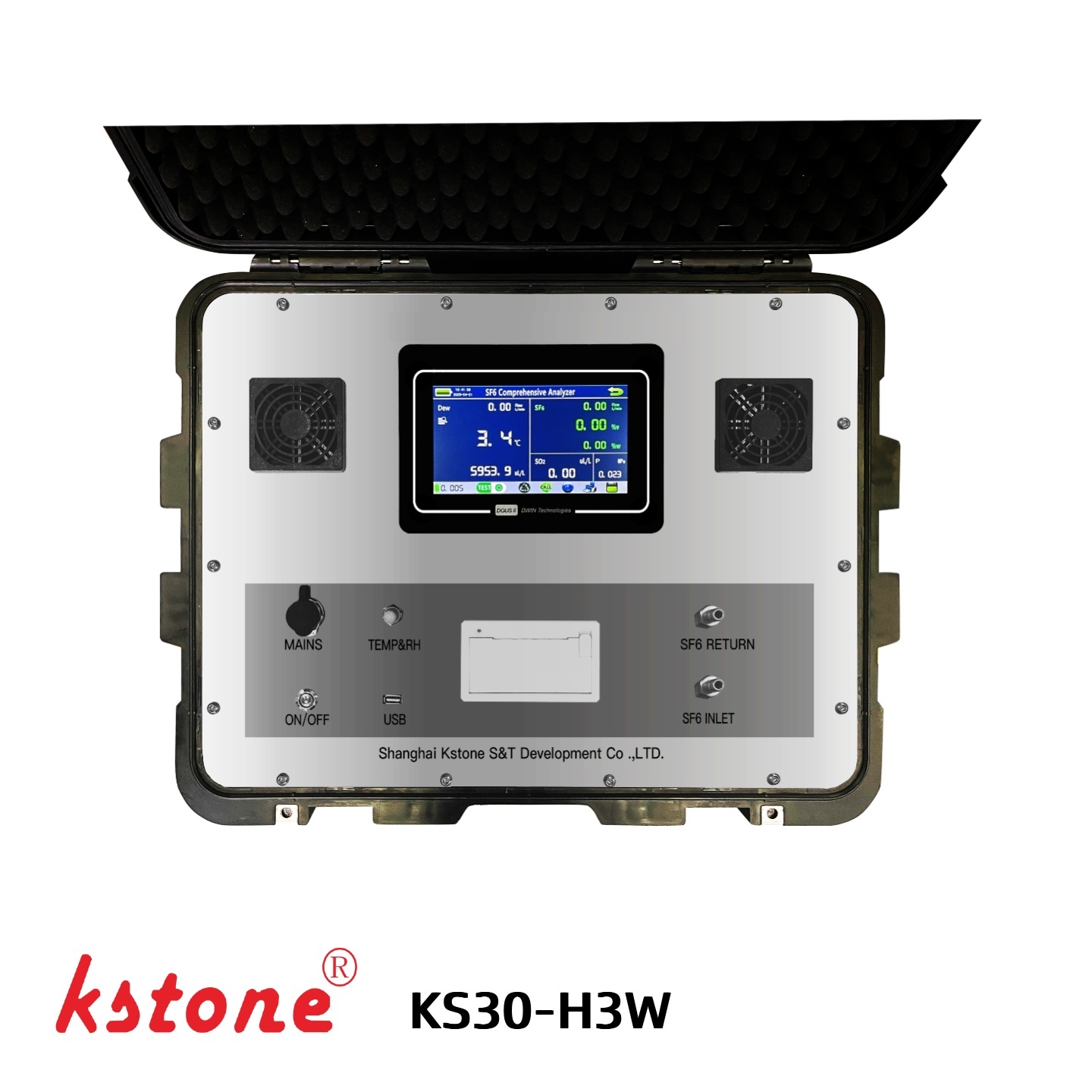

إن محلل KSTONE KS30-H3W هو محلل وسائط عزل متعدد المعلمات مصمم لاختبار جودة الغاز في المفاتيح الكهربائية الصديقة للبيئة باستخدام النيتروجين (N₂) أو الهواء الجاف كوسيط عزل.

يجمع المحلل بين قياس غاز SF₆ المتتبع، وقياس الأكسجين (O₂)، وقياس نقطة الندى في جهاز محمول واحد. يمكنه تحديد بيئات غاز العزل المختلفة عن طريق قياس تركيز الأكسجين، مما يجعله مناسبًا لكل من المفاتيح الكهربائية المعزولة بالنيتروجين (N₂) والمفاتيح الكهربائية المعزولة بالهواء الجاف.

بفضل المستشعرات المستوردة عالية الأداء، والمعالج الدقيق عالي السرعة، وشاشة اللمس الملونة، ونظام التحكم المتكامل في تدفق الغاز، يوفر KS30-H3W قياسًا ميدانيًا سريعًا ومريحًا لمصنعي معدات الطاقة، والمحطات الفرعية، وفرق الصيانة، ومقدمي خدمات الاختبار الكهربائي.

وظائف القياس الرئيسية

قياس غاز SF₆ المتتبع

يمكن لـ KS30-H3W اكتشاف كميات ضئيلة من غاز SF₆ في المفاتيح الكهربائية الصديقة للبيئة.

• نطاق القياس: 0–3000 جزء في المليون
• الدقة: 0.1 جزء في المليون
• وقت الاستجابة: ≤30 ثانية

يمكن استخدام قياس غاز SF₆ المتتبع لمراقبة التلوث المحتمل بغاز SF₆ أو بقايا غاز SF₆ في أنظمة غاز العزل حيث يتم استخدام النيتروجين (N₂) أو الهواء الجاف كوسيط عزل أساسي.

قياس الأكسجين

يدعم المحلل نطاقي قياس O₂ وفقًا لوسيط العزل.

للمفاتيح الكهربائية المعزولة بالنيتروجين (N₂)

• نطاق O₂: 0–1%

للمفاتيح الكهربائية المعزولة بالهواء الجاف

• نطاق O₂: 0–23%

يسمح نطاق قياس O₂ باستخدام الجهاز لبيئات غاز المفاتيح الكهربائية الصديقة للبيئة المختلفة دون الحاجة إلى أجهزة تحليل منفصلة.

قياس نقطة الندى

يقيس KS30-H3W نقطة الندى للغاز العيني للمساعدة في تقييم ظروف الرطوبة داخل نظام غاز العزل.

• نطاق القياس: −80 إلى +20 درجة مئوية
• الدقة: 0.1 درجة مئوية
• الدقة المرجعية: ±0.5 درجة مئوية

يعد قياس الرطوبة مهمًا بشكل خاص لمراقبة جودة الغاز في المعدات الكهربائية المغلقة وتحديد ظروف الرطوبة غير المواتية التي قد تؤثر على أداء العزل.

محلل واحد لوسائط المفاتيح الكهربائية الصديقة للبيئة المختلفة

قد تستخدم المفاتيح الكهربائية الصديقة للبيئة وسائط عزل مختلفة اعتمادًا على تصميم المعدات.

يجمع KS30-H3W بين قياسات متعددة في جهاز واحد، مما يسمح للمستخدمين باختبار:

يقلل هذا التكوين متعدد المعلمات من الحاجة إلى حمل أدوات اختبار منفصلة لقياسات جودة الغاز المختلفة.

كيف يعمل KS30-H3W

أثناء القياس، يتم إدخال الغاز العيني إلى المحلل عبر وصلة أخذ العينات.

يساعد نظام تدفق الغاز المتكامل في الحفاظ على ظروف أخذ عينات مستقرة، بينما تقيس المستشعرات الداخلية معلمات الغاز المطلوبة في وقت واحد.

عملية القياس

المفاتيح الكهربائية → أخذ عينات الغاز → استقرار التدفق → قياس متعدد المعلمات → عرض النتائج → تخزين البيانات

يمكن للجهاز توفير معلومات حول:

• تركيز غاز SF₆ المتتبع
• تركيز الأكسجين
• نقطة الندى

يتم عرض نتائج القياس مباشرة على شاشة اللمس الملونة لتشغيل ميداني مريح.

الميزات الرئيسية

1. القياس متعدد المعلمات

يمكن قياس غاز SF₆ و O₂ ونقطة الندى باستخدام محلل متكامل واحد، مما يقلل من عدد الأجهزة المطلوبة للاختبار الميداني.

2. مصمم للمفاتيح الكهربائية المعزولة بالنيتروجين (N₂) والهواء الجاف

يدعم نطاقا قياس O₂ تطبيقات وسائط العزل المختلفة:

• 0–1% O₂ للمفاتيح الكهربائية المعزولة بالنيتروجين (N₂)
• 0–23% O₂ للمفاتيح الكهربائية المعزولة بالهواء الجاف

3. اكتشاف غاز SF₆ المتتبع

يقيس الجهاز غاز SF₆ المتتبع من 0 إلى 3000 جزء في المليون، بدقة 0.1 جزء في المليون.

4. استجابة قياس سريعة

تم تصميم المحلل للاختبار الميداني السريع، مع استجابة قياسات غاز SF₆ و O₂ وتركيب الغاز في غضون 30 ثانية تقريبًا في ظل ظروف محددة.

5. تحكم متكامل في التدفق

يساعد صمام تثبيت الضغط المدمج ومقياس التدفق الإلكتروني في الحفاظ على ظروف غاز العينات مستقرة أثناء القياس.

6. مستشعرات عالية الأداء

يستخدم المحلل مستشعرات مستوردة عالية الأداء لقياس مستقر وتكرار جيد.

7. واجهة شاشة لمس ملونة

تبسط شاشة اللمس الملونة وواجهة المستخدم الرسومية التشغيل وتسمح بعرض نتائج القياس وإعدادات الجهاز مباشرة على الشاشة.

8. مصمم للاختبار الميداني

يبلغ وزن الجهاز المدمج حوالي 3.5 كجم ويعمل ببطارية ليثيوم، مع دعم أيضًا لطاقة التيار المتردد (AC) للاستخدام المرن في الميدان وورش العمل.

المواصفات الفنية

قياس غاز SF₆

قياس نقطة الندى

* قد تختلف أوقات الاستجابة في ظل ظروف القياس المختلفة. تشير المواصفات الأصلية إلى قيم مرجعية تبلغ 30 ثانية و 300 ثانية على التوالي.

النيتروجين (N₂)

الأكسجين (O₂) – النطاق المنخفض

للمفاتيح الكهربائية المعزولة بالنيتروجين (N₂)

الأكسجين (O₂) – النطاق العالي

للمفاتيح الكهربائية المعزولة بالهواء الجاف

المواصفات العامة

التطبيقات النموذجية

تم تصميم KS30-H3W لاختبار جودة الغاز وصيانته للمعدات الكهربائية الصديقة للبيئة.

المفاتيح الكهربائية الصديقة للبيئة

يستخدم لاختبار ظروف غاز العزل في المفاتيح الكهربائية التي تستخدم النيتروجين (N₂) أو الهواء الجاف بدلاً من أنظمة العزل التقليدية القائمة على غاز SF₆.

مصنعو المعدات الكهربائية

مناسب لفحص جودة الغاز أثناء إنتاج المعدات وتجميعها وتشغيلها.

المحطات الفرعية

يستخدم للفحص الميداني وصيانة المعدات الكهربائية المعزولة بالغاز.

صيانة معدات الطاقة

يوفر قياسًا محمولًا لغاز SF₆ المتتبع والأكسجين ونقطة الندى أثناء أنشطة الفحص والصيانة.

مناسب لشركات الاختبار ومقدمي الخدمات الذين يحتاجون إلى محلل غاز مدمج متعدد المعلمات للتطبيقات الميدانية.

لماذا تختار KSTONE KS30-H3W؟

قياسات متعددة في جهاز واحد

بدلاً من استخدام أجهزة منفصلة لغاز SF₆ المتتبع والأكسجين ونقطة الندى، يدمج KS30-H3W هذه القياسات في منصة محمولة واحدة.

قابل للتكيف مع وسائط العزل المختلفة

تسمح نطاقات قياس O₂ المزدوجة باستخدام نفس المحلل لكل من تطبيقات العزل بالنيتروجين (N₂) والهواء الجاف.

تشغيل ميداني عملي

يجعل نظام التحكم المتكامل في التدفق، وواجهة شاشة اللمس، وتشغيل البطارية، والتصميم المدمج الجهاز مناسبًا للاختبار في الموقع.

تقييم سريع لجودة الغاز

يسمح الجمع بين معلمات القياس المتعددة للمستخدمين بالحصول على صورة أكثر شمولاً لظروف غاز العزل أثناء عملية اختبار واحدة.

إدارة البيانات ووظائف الجهاز

بالإضافة إلى قياس الغاز، يدمج KS30-H3W العديد من وظائف التشغيل المصممة للاختبار الميداني.

تشمل هذه:

• القياس في الوقت الفعلي
• إدارة الطاقة
• إدارة الوقت
• تخزين الملفات
• إعداد المعلمات
• تشغيل شاشة اللمس الملونة
• واجهة المستخدم الرسومية

يمكن عرض معلومات القياس مباشرة على الجهاز وتخزينها للرجوع إليها لاحقًا.

KS30-H3W في لمحة

أسئلة متكررة

ماذا يقيس KS30-H3W؟

تم تصميم KS30-H3W لقياس غاز SF₆ المتتبع والأكسجين ونقطة الندى، مع توفير قياس N₂ أيضًا وفقًا للتكوين المحدد.

هل يمكن استخدام KS30-H3W لكل من المفاتيح الكهربائية المعزولة بالنيتروجين (N₂) والهواء الجاف؟

نعم. يوفر الجهاز نطاق O₂ منخفض 0–1% لتطبيقات النيتروجين (N₂) و نطاق O₂ مرتفع 0–23% لتطبيقات الهواء الجاف.

لماذا نقيس غاز SF₆ المتتبع في المفاتيح الكهربائية الصديقة للبيئة؟

عند استخدام النيتروجين (N₂) أو الهواء الجاف كوسيط عزل أساسي، يمكن أن يساعد قياس غاز SF₆ المتتبع في تحديد وجود غاز SF₆ المتبقي أو الملوث في نظام الغاز.

ما هو نطاق نقطة الندى؟

نطاق قياس نقطة الندى هو −80 إلى +20 درجة مئوية، بدقة 0.1 درجة مئوية.

هل يمكن استخدام الجهاز للاختبار الميداني؟

نعم. تم تصميم KS30-H3W كمحلل محمول ويدعم تشغيل بطارية الليثيوم بالإضافة إلى طاقة التيار المتردد (AC) 100–240 فولت.

ما هي الصناعات التي يمكنها استخدام KS30-H3W؟

يشمل المستخدمون النموذجيون شركات المرافق الكهربائية، ومصنعي المفاتيح الكهربائية، وشركات الاختبار الكهربائي، ومقاولي الصيانة، والمنظمات الأخرى المشاركة في فحص المفاتيح الكهربائية الصديقة للبيئة.
