تفاصيل المنتج:
شروط الدفع والشحن:
|
| إمدادات الطاقة: | تيار متردد 380 فولت ، 50 هرتز | الوزن: | 800 كجم |
|---|---|---|---|
| درجة الفراغ: | ≤10Pa | معدل الاسترداد: | 99.9٪ |
| سعة خزان التخزين: | 200 لتر | نوع المنتج: | معدات الاسترداد |
| الأبعاد: | 1800mm × 1050mm × 1800mm | مضخة فراغ: | مضخة دوارة مرحلة مزدوجة |
| درجة حرارة العمل: | 0-40 درجة مئوية | ||
| إبراز: | نظام استرداد هيكسفلوريد الكبريت SF6,نظام استرداد 100L SF6,معدات التخلص من الغازات,100L SF6 Recovery System,sf6 gas disposal equipment |
||

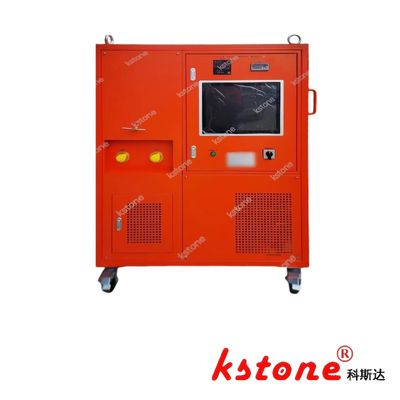

الوزن الإلكتروني، إعادة التدوير الآلي بالكامل، تخزين السوائل، إعادة التدوير النظيفة، KSLH-18Y/20-63-200MZ
Our company is the drafting unit of the industry standard "DL/T1353-2024 Technical Specification for Sulfur Hexafluoride Treatment System" issued by the National Energy Administration of the People's Republic of China
أجهزة استرداد SF6 عادة ما تكون منتجات مخصصة. وفقًا للتصنيف الوظيفي ، سواء كان يتضمن وظيفة إعادة التدوير والفرغ والضخ ،هناك العديد من التكوينات بناء على احتياجات العملاء، مثل ما إذا كانت إعادة تدوير الضغط السلبي مطلوبة ، ما إذا كان يتم استخدام ضاغط خال من الزيت ، سرعة الضاغط ، حجم خزان تخزين السوائل ، ما إذا كان لديه وظيفة تجميد,ما إذا كان لديه تصفية الرطوبة وتصفية الجسيمات، ما إذا كان يحتاج إلى أن يكون تلقائيًا بالكامل، وما إلى ذلك؛خذ KSLH-18Y/20-63-200MZ كمثال،سنقوم بإدخال هذا الجهاز التلقائي بالكامل، والذي يتضمن ضاغط 18m3/h (الزيت) ، ضاغط ضغط سلبي 20m3/h، مضخة فراغ 63 m3/h، خزان تخزين سائل 200L والعمل التلقائي بالكامل
المعلم التقني الأساسي للأداء
1معايير أداء الجهاز
|
النموذج |
سائل الضغط العالي والتبريد |
|
|
درجة حرارة ظروف العمل |
-10 درجة مئوية 40 درجة مئوية |
|
|
التعافي |
الضغط النهائي ((Pa) |
≤1000 |
|
|
الضغط الأولي ((Pa) |
≤133 |
|
الرسوم |
الضغط النهائي ((MPa) |
1.0 |
|
|
سرعة الشحن (h/m3) |
≤0.2 |
|
سرعة الفراغ ((h/m3) |
≤0.1 |
|
|
الحد من الفراغ (Pa) |
≤10 |
|
|
الحفاظ على الفراغ ((Pa/24 ساعة) |
≤400 |
|
|
معدل تسرب سنوي |
≤0.5% |
|
|
نقاء غاز SF6 المسترد |
محتوى الرطوبة (ppmv) |
≤60 |
|
|
محتوى الزيت (ppmw) |
≤10 |
|
حاوية تخزين
|
طريقة التخزين |
الحالة السائلة |
|
|
الضغط (MPa) |
5.0 |
|
|
الحجم (L) |
200 |
|
|
الغاز السائل المخزن (كيلوغرام) |
200 |
|
|
الوزن الإلكتروني |
قياس وعرض وزن SF6 في الحاوية (اختياري) |
|
طريقة التسريع |
التسريع عن طريق التبريد |
|
|
وضع تجديد فلتر التجفيف |
تسخين الفراغ |
|
|
إمدادات الطاقة |
3Φ 380 فولت 50 هرتز |
|
|
إجمالي استهلاك الطاقة (كيلوواط) |
≤20 |
|
|
الضوضاء dB (((A) |
≤70 |
|
|
وزن الجهاز |
حوالي 700 كيلوغرام |
|
|
الأبعاد الخارجية ((ملم) |
1800*1050*1800 |
|
2المعلمات الرئيسية لأداء الأجزاء
|
ضاغط |
الإفراج النظري |
م3/ساعة |
18 |
|
ضاغط الفراغ |
الإفراج النظري |
م3/ساعة |
20 |
|
|
حد الفراغ |
أبى |
1000 |
|
مضخة الفراغ |
السرعة |
م3/ساعة |
63 |
|
|
حد الفراغ |
أبي |
10 |
|
|
التصنيف |
|
الستورج الثاني |
|
|
الضغط المصمم |
MPa |
5.0 |
|
حاوية |
درجة الحرارة المصممة |
°C |
100 |
|
|
حجم |
(ل) |
200 |
|
|
سعة تخزين السوائل في الحاوية |
كيلوغرام |
200 |
3الحجرة
خرطومان من المطاط DN20 مع نهاية واحدة متصلة بالمعدات والنهاية الأخرى M27 * 1.5 خيط داخلي
1 سلك طاقة طوله 10 أمتار
دليل باللغة الإنجليزية
شهادة المؤهلات باللغة الإنجليزية
تقرير اختبار المصنع باللغة الإنجليزية
يمكن أن تدعم تخصيص أجهزة إعادة التدوير وفقًا للمعلمات التقنية للديلو ، مثل B057R03 ، B058R03 ، L170R01
