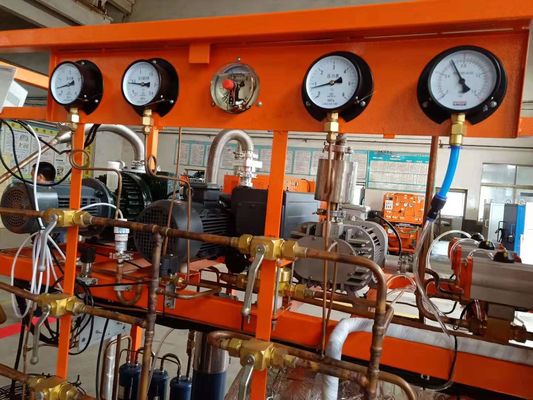

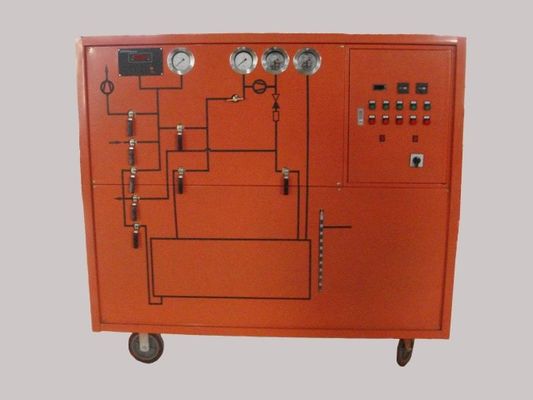

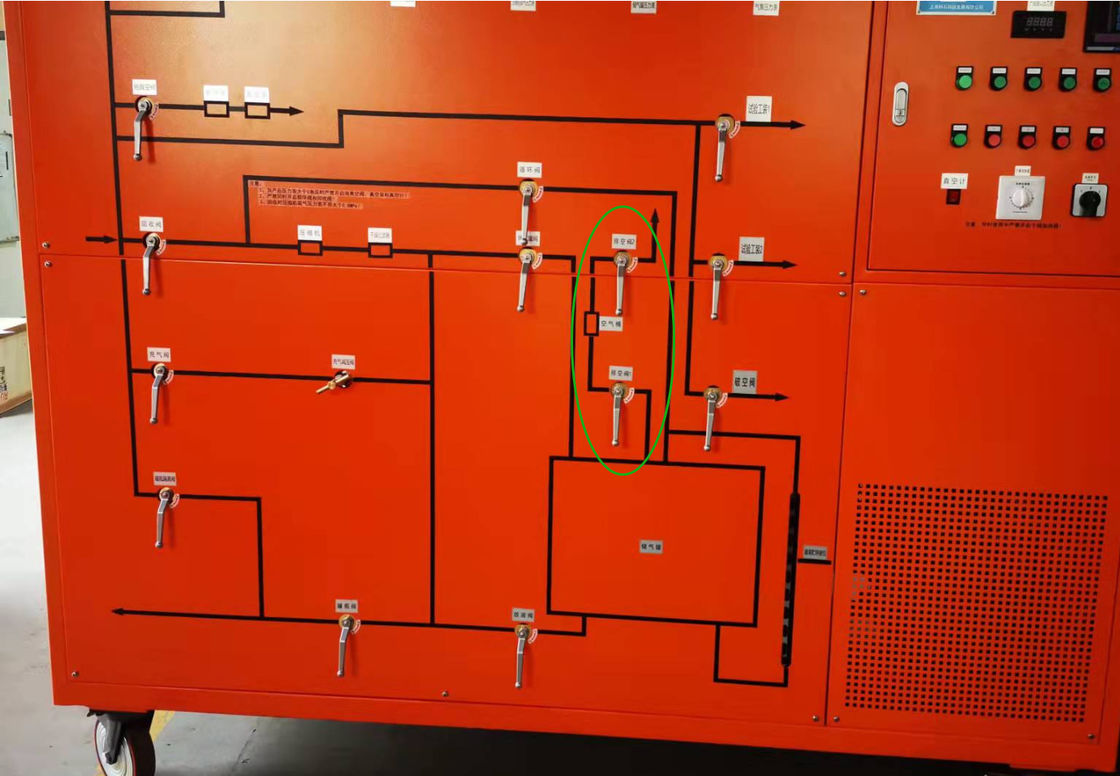

تشغيل يدوي، جهاز استعادة SF6 أساسي، ضاغط 36 متر مكعب/ساعة

التشغيل اليدوي، جهاز استرداد SF6 الأساسي، الجهد العامل ثلاثي المراحل 380V 50Hz

KSLH-36Y54100

المعايير الفنية الرئيسية للأداء
1معايير أداء الجهاز
النوع: التجميد المسال، التبريد بالهواء، المتحرك يدوياً
درجة حرارة بيئة العمل -10 °C ~ 40 °C
الضغط الأولي (MPa) 08
الضغط النهائي للاسترداد (MPa) ≤ 0.053
الوقت المطلوب لحجم 1m3 (h/m3) * ≤ 0.5
الضغط الأولي (با) ≤ 133
ضغط التضخم النهائي (MPa) 0.7
الوقت المطلوب لحجم 1m3 (h/m3) ≤ 0.2
استنزاف من 0.1MPa إلى 133Pa يستغرق وقتا (h/m3) * * ≤ 1.0
الفراغ النهائي (Pa) ≤ 10
الفراغ المحافظ على درجة حرارة 133Pa لمدة 24 ساعة مع زيادة القيمة (Pa) ≤ 400
معدل تسرب سنوي ≤ 1%
محتوى رطوبة SF6 بعد إعادة التدوير (PPM/V) * * * ≤ 60
نقاء الغاز ومحتوى الزيت (PPM/G) ≤ 10
طريقة التخزين: سائل
ضغط التخزين (MPa) 8
السعة (L) 100
سعة تخزين الغاز (كجم) 100
طريقة تجديد فلتر التجفيف: تجديد تنشيط التدفئة تحت الفراغ
إمدادات الطاقة ثلاثي المراحل نظام أربعة أسلاك 3 Φ 380V 50Hz
الطاقة الإجمالية (كيلوواط) ≤ 10
الضوضاء dB (A) ≤ 75

2معايير أداء المكونات الرئيسية
شكل شبه مغلق
النزوح النظري m3/h 36
الضغط القصوى في غازات العادم MPa 3.5
الضغط المسموح به في غازات العادم MPa 3.0
ضاغط SF6
الحد الأدنى من ضغط الشفط المسموح به KPa 53
ضغط الشفط القصوى المسموح به MPa 1.0
درجة حرارة الغاز العادم القصوى 130 °C
الطاقة كيلوواط 22
إمدادات الطاقة 3 Φ 380V 50Hz
معدل الاستخراج L/s 15
مضخة الفراغ الفراغ النهائي Pa ≤ 15
زيت التشحيم HD25 زيت التبريد
الطاقة كيلوواط 22
إمدادات الطاقة 3 Φ 380V 50Hz
فئة الحاويات 2
ضغط التصميم MPa 8
درجة حرارة الحاوية المصممة 45 درجة مئوية
سعة حاوية التخزين L 100
سعة حاوية التخزين 100 كجم

معايير النقل

الصندوق الخشبي للتبخير
الأبعاد: 1600 * 1000 * 1200
الوزن الإجمالي: 650 كجم
