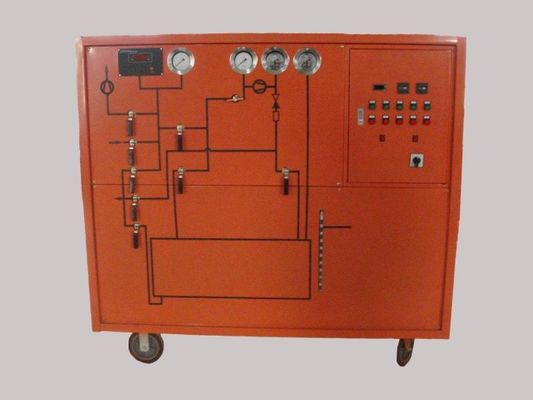

تشغيل يدوي، جهاز استعادة SF6 أساسي، جهد التشغيل ثلاثي الأطوار 230 فولت 60 هرتز

تشغيل يدوي، جهاز استعادة SF6 أساسي، جهد التشغيل ثلاثي الأطوار 230 فولت 60 هرتز

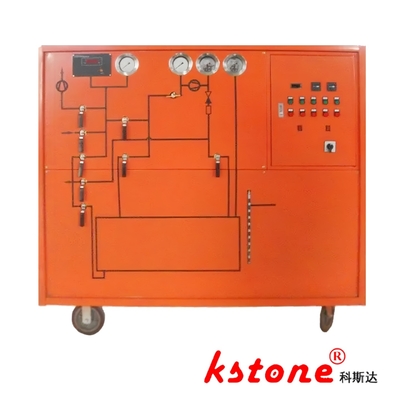

KSLH-18Y54100(23060Hz)

مناسب لمناطق أحادية الطور 110 فولت مثل الولايات المتحدة وكندا والمكسيك وكوبا وبنما وجامايكا وبوليفيا والإكوادور وما إلى ذلك

مناسب لـ 60 هرتز

المعلمات الفنية الرئيسية للأداء
1. معلمات أداء الجهاز
النوع: تجميد مسال، تبريد بالهواء، محمول يدويًا
درجة حرارة بيئة العمل -10 درجة مئوية ~ 40 درجة مئوية
الضغط الأولي (ميجا باسكال) 0.8
الضغط النهائي للاستعادة (ميجا باسكال) ≤ 0.053
الوقت اللازم لحجم 1 متر مكعب (ساعة/متر مكعب) * ≤ 0.5
الضغط الأولي (باسكال) ≤ 133
الضغط النهائي للتضخم (ميجا باسكال) 0.7
الوقت اللازم لحجم 1 متر مكعب (ساعة/متر مكعب) ≤ 0.2
يستغرق التفريغ من 0.1 ميجا باسكال إلى 133 باسكال وقتًا (ساعة/متر مكعب) * * ≤ 1.0
الفراغ النهائي (باسكال) ≤ 10
الفراغ المحتفظ به عند 133 باسكال لمدة 24 ساعة مع قيمة زيادة (باسكال) ≤ 400
معدل التسرب السنوي ≤ 1%
محتوى الرطوبة SF6 بعد إعادة التدوير (جزء في المليون/فولت) * * * ≤ 60
نقاء الغاز ومحتوى الزيت (جزء في المليون/جرام) ≤ 10
طريقة التخزين: سائل
ضغط التخزين (ميجا باسكال) 8
السعة (لتر) 100
سعة تخزين الغاز (كجم) 100
طريقة تجديد مرشح التجفيف: تجديد تنشيط التسخين بالفراغ
نظام إمداد الطاقة ثلاثي الأطوار بأربعة أسلاك 3 Φ 230 فولت
إجمالي الطاقة (كيلو واط) ≤ 10
الضوضاء ديسيبل (أ) ≤ 75

2. معلمات أداء المكون الرئيسي
شكل شبه مغلق
الإزاحة النظرية متر مكعب/ساعة 18
أقصى ضغط عادم ميجا باسكال 3.5
ضغط العادم المسموح به ميجا باسكال 3.0
ضاغط SF6
الحد الأدنى لضغط الشفط المسموح به كيلو باسكال 53
الحد الأقصى لضغط الشفط المسموح به ميجا باسكال 1.0
أقصى درجة حرارة للعادم درجة مئوية 130
الطاقة كيلو واط 2.2
إمداد الطاقة 3 Φ 230 فولت 60 هرتز
معدل الاستخراج لتر/ثانية 15
الفراغ النهائي لمضخة التفريغ باسكال ≤ 15
زيت التشحيم زيت تبريد HD25
الطاقة كيلو واط 2.2
إمداد الطاقة 3 Φ 230 فولت 60 هرتز
الفئة 2 للحاوية
ضغط التصميم ميجا باسكال 8
درجة حرارة تصميم الحاوية درجة مئوية 45
سعة حاوية التخزين لتر 100
سعة تخزين حاوية التخزين كجم 100

معلمات النقل

صندوق خشبي للتبخير
الأبعاد: 1600 * 830 * 1200
الوزن الإجمالي: 570 كجم
