نظام استرداد SF6 اليدوي - وحدة استعادة الغاز بالضغط السلبي سعة 600 لتر
| مكان المنشأ | شنغهاي |
|---|---|
| اسم العلامة التجارية | KSTONE |
| إصدار الشهادات | ISO9000 |
| رقم الموديل | KSLH-55Y/80/600Y |
| وثيقة | KSLH-55Y-80-600Y.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | $90000-$100000 |
| تفاصيل التغليف | علبة / صندوق خشبي |
| وقت التسليم | 60 يوما |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10 في السنة |
تفاصيل المنتج
| كفاءة التنقية | 99.99 ٪ تركيز SF6 | الضغط الأولي للاسترداد (MPa) | ≤0.5 |
|---|---|---|---|
| استعادة الضغط النهائي (MPa) | ≥-0.1 | الوقت اللازم لحجم 1 م³ (ساعة/م³) | .150.15 (حسب حجم الواجهة) |
| شحن الضغط الأولي (باسكال) | ≥133 | شحن الضغط النهائي (MPa) | 0.7 |
| ضاغط SF₆ | 55 م³ / ساعة | ضاغط فراغ | 80 م³ / ح |
| مضخة فراغ | 63 متر3/ساعة |
منتوج وصف

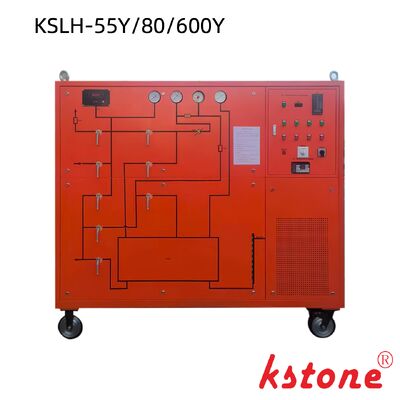

نظام استعادة غاز SF6 اليدوي - وحدة استعادة الغاز بضغط سلبي 600 لتر
نظام استعادة وتخزين غاز SF6 عالي الكفاءة لمصنعي المفاتيح الكهربائية
KSLH-55Y/80/600Y
نظرة عامة على المنتج
KSTONE KSLH-55Y/80/600Y هو جهاز احترافيوحدة استعادة SF6 يدوية بضغط سلبيبسعة تخزين سائل 600 لتر، مصمم خصيصًا لمصنعي المفاتيح الكهربائية عالية الجهد (GIS) ومقدمي خدمات الصيانة. باستخدام تقنية التسييل بالتبريد عالي الضغط والتبريد بالهواء، يمكن لهذا الجهاز المتنقل الذي يتم دفعه يدويًا تحقيق استعادة فعالة وتنقية وتسييل وتخزين وإعادة تعبئة غاز SF6. يمكنه تقليل الضغط المتبقي لغاز SF6 في GIS إلى 1 كيلو باسكال (ضغط مطلق)، مع كفاءة تنقية تصل إلى 99.99٪، مما يلبي تمامًا متطلبات التطبيقات الصناعية لإعادة تدوير غاز SF6 وحماية البيئة.
المزايا الأساسية
- ✅ دقة استعادة فائقة - ضغط الاستعادة النهائي ≤-0.1 ميجا باسكال، يتم استعادة الغاز المتبقي بالكامل تقريبًا
- ✅ تخزين تسييل فعال - وعاء تخزين سائل خاص بسعة 600 لتر، أقصى سعة تخزين 600 كجم، مقاومة ضغط 4 ميجا باسكال
- ✅ سرعة معالجة سريعة - استعادة 1 متر مكعب من غاز SF6 تستغرق ≤0.15 ساعة (حسب حجم الواجهة)
- ✅ وظائف متعددة متكاملة - جهاز واحد للاستعادة والتنقية والتجفيف والترشيح وإعادة التعبئة
- ✅ تطبيق متنقل مرن - هيكل مدمج، تصميم دفع يدوي، مناسب للصيانة في الموقع للمفاتيح الكهربائية عالية الجهد
- ✅ شهادة جودة موثوقة - معتمد من ISO9000، أداء مستقر، يتكيف مع بيئة العمل الصناعية في الموقع
المعلمات الفنية
| البند | المواصفات |
|---|---|
| النوع | تبريد عالي الضغط، تبريد بالهواء، متنقل بالدفع اليدوي |
| درجة حرارة التشغيل المحيطة | 10℃ ~ 40℃ |
| الاستعادة | |
| الضغط الأولي (ميجا باسكال) | ≤0.5 |
| الضغط النهائي (ميجا باسكال) | ≤-0.1 |
| الوقت المطلوب لحجم 1 متر مكعب (ساعة/متر مكعب) | ≤0.3 (حسب حجم الواجهة) |
| الشحن | |
| الضغط الأولي (باسكال) | ≤133 |
| الضغط النهائي (ميجا باسكال) | 0.7 |
| الضغط النهائي (ميجا باسكال) | ≤0.15 (حسب حجم الواجهة) |
| وعاء التخزين | |
| طريقة التخزين | سائل |
| الضغط (ميجا باسكال) | 4 |
| الحجم (لتر) | 600 |
| سعة التخزين (كجم) | 600 |
| مزود الطاقة | نظام ثلاثي الأطوار رباعي الأسلاك، 3Φ 380 فولت |
| إجمالي الطاقة (كيلو واط) | ≤25 |
| أبعاد المعدات المرجعية | 2640*1400*2220 مم (مرجع) |
| الوزن الصافي (كجم) | ≤1900 |
| ضاغط SF₆ | 55 متر مكعب/ساعة |
| ضاغط تفريغ | 80 متر مكعب/ساعة |
| مضخة تفريغ | 63 متر مكعب/ساعة |
المكونات الرئيسية ومبدأ العمل
التكوين الأساسي
تم تجهيز المعدات بضاغط SF6 عالي الأداء (55 متر مكعب/ساعة)، وضاغط تفريغ (80 متر مكعب/ساعة)، ومضخة تفريغ (63 متر مكعب/ساعة)، ونظام تجفيف وترشيح احترافي متطابق، مما يضمن نقاء غاز SF6 المستعاد واستقرار تشغيل الجهاز بالكامل. يعتمد وعاء تخزين السائل عالي الضغط بسعة 600 لتر على تقنية إغلاق خاصة لتحقيق تخزين آمن وموثوق طويل الأمد لسائل SF6.
عملية العمل
- استعادة الضغط السلبي - تقوم مضخة التفريغ بسحب غاز SF6 المتبقي في GIS إلى وحدة الاستعادة تحت ظروف الضغط السلبي، مع ضغط متبقي نهائي ≤-0.1 ميجا باسكال
- التنقية والتجفيف - يتم ترشيح وتجفيف الغاز المستعاد بواسطة نظام التنقية المدمج لإزالة الشوائب والرطوبة، مما يضمن تركيز SF6 بنسبة 99.99٪
- تخزين التسييل - يتم تحويل غاز SF6 المنقى إلى حالة سائلة بواسطة تقنية التسييل بالتبريد عالي الضغط وتخزينه في الوعاء الخاص بسعة 600 لتر
- إعادة تعبئة دقيقة - يتم تبخير سائل SF6 وإعادة تعبئته مرة أخرى في معدات GIS وفقًا لمتطلبات ضغط العمل، مع ضغط نهائي لإعادة التعبئة يصل إلى 0.7 ميجا باسكال
سيناريوهات التطبيق
يعد نظام استعادة SF6 بالضغط السلبي هذا المعدات الداعمة الأساسية لـمصنعي المفاتيح الكهربائية عالية الجهد (GIS ومقدمي خدمات الصيانة المحترفين، ويستخدم على نطاق واسع في:
- استعادة وإعادة تعبئة غاز SF6 أثناء إنتاج وتجميع المفاتيح الكهربائية عالية الجهد
- الصيانة في الموقع واستبدال المفاتيح الكهربائية عالية الجهد في محطات الطاقة والمحطات الفرعية والحدائق الصناعية
- إعادة تدوير غاز SF6 ومعالجة حماية البيئة في صناعة صيانة معدات الطاقة
- استعادة غاز SF6 المتبقي من مختلف المعدات الكهربائية المملوءة بغاز SF6
لماذا يختار المهندسون نظام استعادة SF6 هذا
- استعادة ضغط سلبي مستقرة
- خزان تخزين سائل بسعة كبيرة 600 لتر
- عملية ضغط خالية من الزيت
- أداء إخلاء تفريغ عالي
- مصمم للاستخدام في المصانع والميدان
- هيكل صيانة سهل
- مكونات صناعية طويلة العمر
الوظائف الأساسية
تدمج وحدة استعادة غاز SF6 هذه:
- استعادة غاز SF6
- إخلاء تفريغ
- تنقية الغاز
- تخزين السائل
- إعادة تعبئة الغاز
وهي مناسبة لـ:
- خطوط إنتاج GIS
- تصنيع قواطع الدائرة
- صيانة المحطات الفرعية
- خدمة المفاتيح الكهربائية عالية الجهد
مصمم ليس فقط لسوق الشرق الأوسط وروسيا
تم بناء نظام استعادة SF6 هذا للعمل في:
- بيئات درجات الحرارة العالية (الشرق الأوسط)
- ظروف المناخ البارد (روسيا)
- ورش العمل الصناعية
- صيانة المحطات الفرعية في الموقع
نحن نقدم:
- دعم فني باللغة الروسية
- مكونات متوافقة مع CE
- وثائق جاهزة للتصدير
- مساعدة هندسية عن بعد
كيف يحسن هذا النظام من عمليتك
1. تقليل فقدان SF6
تمنع الاستعادة في حلقة مغلقة تسرب الغاز والغرامات البيئية.
2. تحسين كفاءة الصيانة
تسرع عملية الإخلاء وإعادة التعبئة من وقت التوقف عن العمل.
3. إطالة عمر المعدات
يمنع التعامل مع الغاز النظيف تلف الرطوبة والتلوث.
4. خفض تكاليف التشغيل
يقلل غاز SF6 المستعاد القابل لإعادة الاستخدام من نفقات شراء الغاز.
التطبيقات
- مصنعي المفاتيح الكهربائية
- مصانع إنتاج GIS
- شركات المرافق الكهربائية
- مقاولون خدمات كهربائية
- مقدمو صيانة الجهد العالي
تخصيص اختياري
نحن نقدم:
- نسخة محمولة
- ترقية التحكم الآلي
- تكوين مقاوم للانفجار
- جهد وتردد مخصص
- علامة تجارية للشعارات للموزعين
الدعم الفني وما بعد البيع
- إرشادات التركيب
- دعم مهندس عبر الإنترنت
- توفر قطع الغيار
- استكشاف الأخطاء وإصلاحها عن بعد
- تدريب على التشغيل
طلب عرض أسعار فني
تبحث عنمصنع نظام استعادة SF6موثوق؟
اتصل بفريق الهندسة لدينا اليوم لـ:
- ورقة بيانات فنية
- حل مخصص
- عرض أسعار للتصدير
- الجدول الزمني للتسليم
لماذا تختار Kstone؟
1. سلطة تقنية من الدرجة الأولى
مؤسسة تضع المعايير | كاشف تسرب SF6 بدقة 0.01 جزء في المليون | براءات اختراع وشهادات متعددة
2. نطاق حلول SF6 شامل
من الكواشف المحمولة إلى أنظمة الاستعادة | معتمدة بنسبة 100٪ من قبل المختبرات الوطنية
3. خدمات تسليم مفتاح قابلة للتخصيص
تصميم معدات مخصصة | تركيب وتصحيح الأخطاء في الموقع
4. دعم عالمي وسمعة مثبتة
أكثر من 1000 عميل عالمي | خدمة ما بعد البيع محلية
5. متوافق مع البيئة وفعال من حيث التكلفة
يتوافق مع توجيه الاتحاد الأوروبي بشأن الغازات المفلورة | التعامل مع SF6 بانبعاثات صفرية
