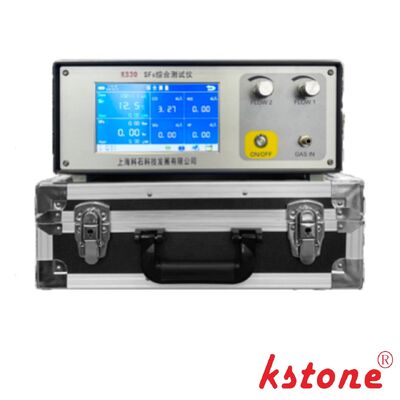

محلل نقاء وغاز نقطة الندى لغاز SF6 المحمول

KS-30CSR

محلل غاز SF6 طراز KS-30CSR هو جهاز محمول احترافي مصمم للقياس الدقيق لـنقاء غاز SF6 ونقطة الندىفي معدات الجهد العالي الكهربائية.

يستخدم غاز SF6 على نطاق واسع كوسيط عازل فيالمفاتيح الكهربائية المعزولة بالغاز (GIS)، وقواطع الدوائر، والمحطات الفرعية. تؤثر جودة الغاز بشكل مباشر على أداء العزل والسلامة التشغيلية للمعدات الكهربائية. يمكن أن يؤدي تلوث الرطوبة أو انخفاض نقاء الغاز إلى تقليل قوة العزل بشكل كبير ويؤدي إلى تفريغ جزئي أو فشل المعدات.

يجمع محلل KS-30CSR بينقياس نقاء SF6، وكشف نقطة الندى، ومراقبة الضغط، واستعادة ضخ الغازفي جهاز محمول واحد. باستخدام تقنية غرفة ثابتة الحرارة وغرفة أديباتية متقدمة، يقلل الجهاز من تأثير درجة الحرارة والرطوبة المحيطة، مما يضمن نتائج قياس مستقرة ودقيقة للغاية.

تم تصميم الجهاز لـالاختبار الميداني والصيانة، مما يسمح للمهندسين بتحليل جودة غاز SF6 داخل معدات GIS بسرعة دون إطلاق الغاز في الغلاف الجوي. يعيد نظام الضخ المدمج الغاز الذي تم أخذ عيناته إلى المعدات بعد الاختبار، مما يمنع فقدان الغاز ويدعم عمليات الصيانة المسؤولة بيئيًا.

نظرًا لدقته العالية وقابليته للحمل ووظائفه المتكاملة، يستخدم محلل KS-30CSR على نطاق واسع من قبلشركات المرافق الكهربائية، ومصنعي المفاتيح الكهربائية، وشركات الخدمات الكهربائية، وفرق صيانة معدات الجهد العالي.

يقيس المحلل نقطة الندى في النطاق من-80 درجة مئوية إلى +20 درجة مئوية، مما يتيح الكشف الدقيق عن تلوث الرطوبة في أنظمة غاز SF6. يعد الحفاظ على مستويات نقطة الندى المناسبة أمرًا بالغ الأهمية لضمان موثوقية العزل في معدات GIS.

يقيس الجهازنقاء غاز SF6 من 0% إلى 100%بدقة ±0.1%. هذا يضمن أن الغاز العازل داخل المعدات الكهربائية يلبي المعايير الفنية المطلوبة.

يتضمن محلل KS-30CSR وظيفة استعادة الغاز التي تضخ الغاز الذي تم أخذ عيناته مرة أخرى إلى المعدات بعد الاختبار. تمنع هذه الميزة انبعاثات SF6 غير الضرورية وتقلل من استهلاك الغاز أثناء الصيانة.

يقلل التصميم الداخلي ثابت الحرارة والأديباتي من التأثير البيئي، مما يضمن دقة قياس متسقة حتى في الظروف الميدانية الصعبة.

بفضل هيكله المدمج وتصميمه المتين، فإن المحلل مناسب لـاختبار المحطات الفرعية، وصيانة GIS، والفحوصات في الموقع.

يمكن للجهاز تخزينما يصل إلى 200 سجل قياسوتصدير البيانات عبر USB للتقارير والتوثيق.

يستخدم محلل غاز SF6 طراز KS-30CSR على نطاق واسع في صناعة الطاقة والقطاعات ذات الصلة.

يمكن للمهندسين قياس نقاء غاز SF6 والرطوبة بسرعة داخل المفاتيح الكهربائية المعزولة بالغاز لضمان تشغيل المعدات ضمن معايير آمنة.

يساعد المحلل موظفي الصيانة على التحقق من جودة الغاز داخل قواطع دوائر SF6 أثناء الفحص والخدمة.

تتطلب فحوصات المحطات الفرعية الروتينية اختبارًا دوريًا لغاز SF6 لضمان أداء العزل المناسب.

يستخدم مصنعو المفاتيح الكهربائية محللات غاز SF6 أثناء اختبارات المصنع لضمان ملء المعدات بغاز عازل عالي الجودة قبل التسليم.

تعتمد شركات الصيانة التي تجري اختبارات وتشخيصات ميدانية على محللات الغاز المحمولة لعمليات خدمة فعالة.

يقوم محلل KS-30CSR بتحليل غاز SF6 من خلال مزيج من تقنيات الاستشعار المتقدمة.

أولاً، يستخرج الجهاز عينة غاز صغيرة من المعدات باستخدام نظام تدفق متحكم فيه. ثم يدخل الغاز إلى غرفة القياس حيث تقوم المستشعرات المتخصصة بتحليل تكوين الغاز.

يقيسمستشعر نقطة الندىمحتوى الرطوبة عن طريق اكتشاف درجة الحرارة التي يحدث عندها التكثيف. في الوقت نفسه، يحددمستشعر نقاء SF6تركيز غاز SF6 بالنسبة للغازات الأخرى الموجودة في العينة.

يقيس المحلل أيضًاضغط الغازلضمان ظروف أخذ العينات المناسبة. بعد اكتمال عملية القياس، يعيد نظام الضخ المدمج الغاز الذي تم أخذ عيناته إلى المعدات، مما يقلل من التأثير البيئي.

تسمح عملية القياس المتكاملة هذه للمهندسين بتحديد ما إذا كانت جودة الغاز تلبي المعايير التشغيلية بسرعة.

تجعل وظيفة الضخ المدمجة والتصميم المحمول KS-30CSR مناسبًا بشكل خاص للصيانة الميدانية.

يمكن أن يؤدي تلوث الرطوبة في غاز SF6 إلى تقليل قوة العزل لأنظمة العزل عالية الجهد بشكل كبير. يمكن أن تؤدي الرطوبة الزائدة إلى تفريغ جزئي، وتآكل المكونات الداخلية، ومشكلات الموثوقية طويلة الأجل.

يضمن الحفاظ على نقطة ندى منخفضة أن يظل غاز SF6 جافًا وقادرًا على توفير أداء عزل مثالي. لذلك، يعد الاختبار المنتظم باستخدام محلل غاز SF6 موثوق به جزءًا أساسيًا من برامج الصيانة الوقائية في أنظمة الطاقة.

يستخدم محلل غاز SF6 طراز KS-30CSR على نطاق واسع من قبل المنظمات المشاركة في تشغيل وصيانة معدات الجهد العالي الكهربائية.

المستخدمون النموذجيون يشملون:

• شركات نقل وتوزيع الطاقة

• إدارات صيانة المحطات الفرعية

• مصنعو المفاتيح الكهربائية عالية الجهد

• مقدمو خدمات المعدات الكهربائية

• مختبرات اختبار الغاز الصناعية

تعتمد هذه المنظمات على تحليل دقيق لغاز SF6 لضمان موثوقية وسلامة البنية التحتية الكهربائية.

يقيس محلل غاز SF6 نقاء ومحتوى الرطوبة في غاز SF6 المستخدم في معدات الجهد العالي. هذا يضمن أن الغاز يحافظ على خصائص العزل المناسبة.

تشير نقطة الندى إلى مستوى الرطوبة في الغاز. يمكن أن تقلل الرطوبة الزائدة من قوة العزل وتتلف المعدات الكهربائية.

نعم. يتضمن محلل KS-30CSR نظام ضخ مدمج يعيد الغاز الذي تم أخذ عيناته إلى المعدات.

نعم. التصميم المحمول والهيكل المتين يجعله مثاليًا للاختبار الميداني والصيانة في الموقع.

يعتمد تكرار الاختبار على معايير المعدات وجداول الصيانة، ولكن العديد من شركات المرافق تجري فحوصات دورية سنويًا أو أثناء الصيانة الكبرى.

لمزيد من المعلومات حول محلل KS-30CSR، يرجى الاتصال بنا لطلب:

• ورقة بيانات المنتج

• دليل المستخدم

• شهادة المعايرة

• تقرير الاختبار

إذا كنت تبحث عنمحلل نقاء غاز SF6 ونقطة الندى موثوق به لاختبار المفاتيح الكهربائية المعزولة بالغاز (GIS)، يرجى الاتصال بنا للحصول على معلومات الأسعار والمعلومات الفنية.

البريد الإلكتروني:info@kstone-sf6.com
