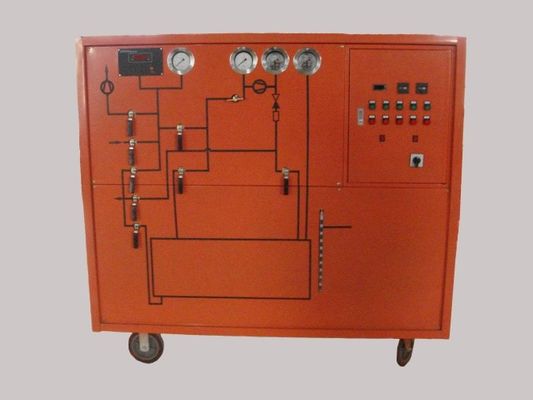

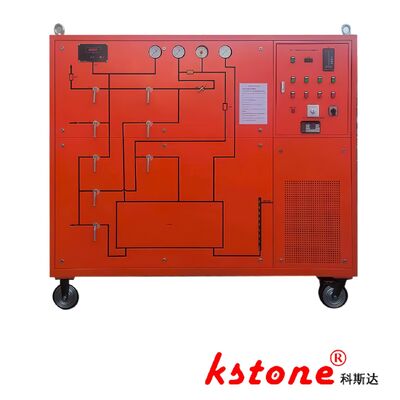

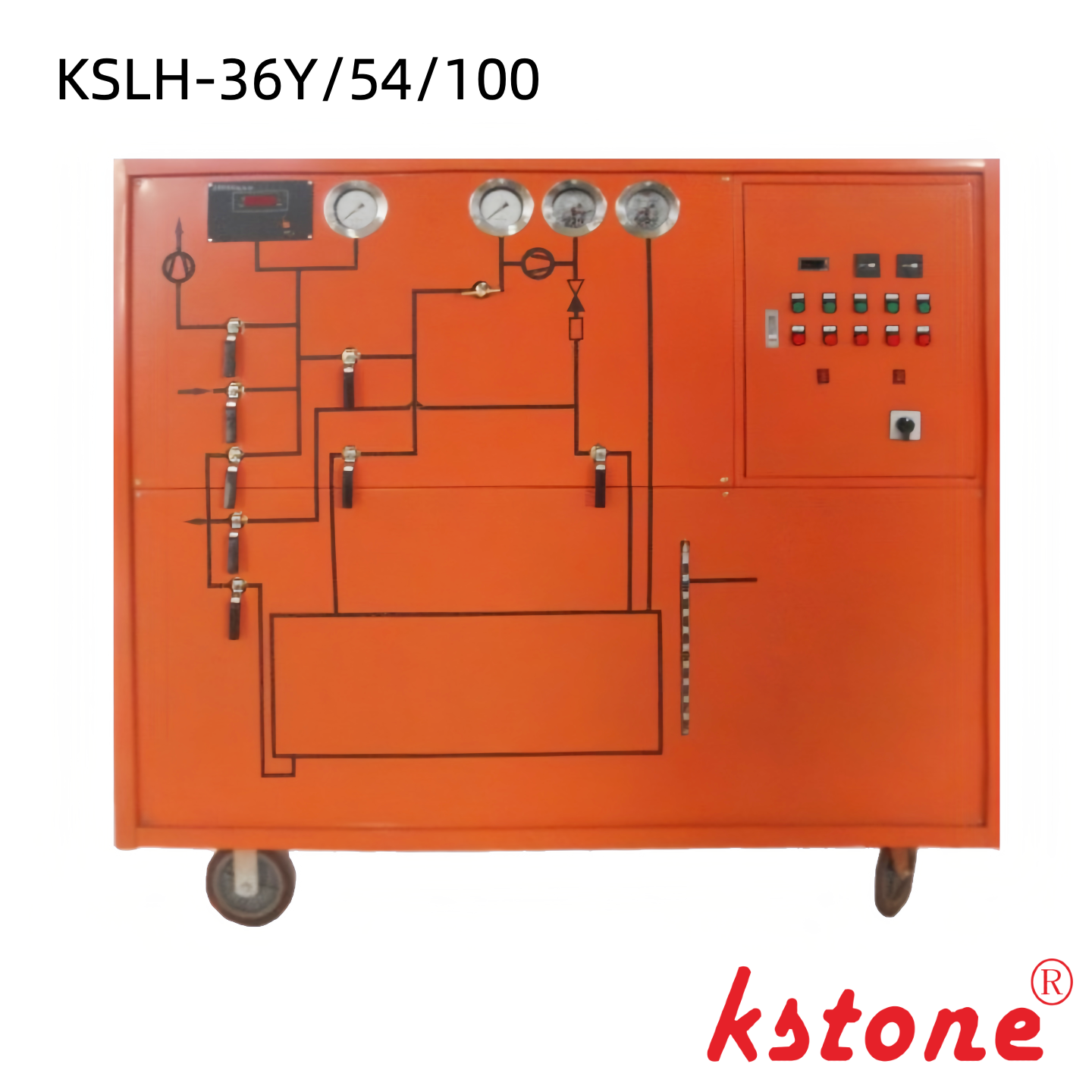

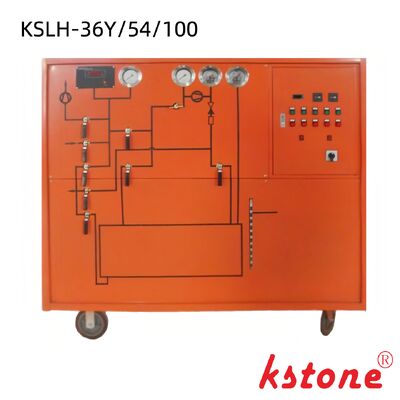

جهاز استعادة غاز SF6 الأساسي للتشغيل اليدوي بضاغط 36 متر مكعب/ساعة [KSLH-36Y/54/100]

تشغيل يدوي، جهاز استعادة SF6 أساسي، جهد التشغيل ثلاثي الأطوار 380 فولت 50 هرتز

KSLH-36Y/54/100

أهم معايير الأداء الفني
1. معايير أداء الجهاز
النوع: تجميد مسال، مبرد بالهواء، متحرك يدوي الدفع
درجة حرارة بيئة العمل -10 درجة مئوية ~ 40 درجة مئوية
الضغط الأولي (ميجا باسكال) 0.8
الضغط النهائي للاستعادة (ميجا باسكال) ≤ 0.053
الوقت اللازم لحجم 1 متر مكعب (ساعة/متر مكعب) * ≤ 0.5
الضغط الأولي (باسكال) ≤ 133
الضغط النهائي للتضخم (ميجا باسكال) 0.7
الوقت اللازم لحجم 1 متر مكعب (ساعة/متر مكعب) ≤ 0.2
التفريغ من 0.1 ميجا باسكال إلى 133 باسكال يستغرق وقتًا (ساعة/متر مكعب) * * ≤ 1.0
الفراغ النهائي (باسكال) ≤ 10
الفراغ المحتفظ به عند 133 باسكال لمدة 24 ساعة مع قيمة زيادة (باسكال) ≤ 400
معدل التسرب السنوي ≤ 1%
محتوى الرطوبة SF6 بعد إعادة التدوير (جزء في المليون/حجم) * * * ≤ 60
نقاء الغاز ومحتوى الزيت (جزء في المليون/جرام) ≤ 10
طريقة التخزين: سائل
ضغط التخزين (ميجا باسكال) 8
السعة (لتر) 100
سعة تخزين الغاز (كجم) 100
طريقة تجديد مرشح التجفيف: تجديد تنشيط التسخين بالفراغ
مزود الطاقة نظام ثلاثي الأطوار بأربعة أسلاك 3 Φ 380 فولت 50 هرتز
إجمالي الطاقة (كيلو واط) ≤ 10
الضوضاء ديسيبل (أ) ≤ 75

2. أهم معايير أداء المكونات
شكل شبه مغلق
الإزاحة النظرية متر مكعب/ساعة 36
أقصى ضغط عادم ميجا باسكال 3.5
ضغط العادم المسموح به ميجا باسكال 3.0
ضاغط SF6
الحد الأدنى لضغط الشفط المسموح به كيلو باسكال 53
الحد الأقصى لضغط الشفط المسموح به ميجا باسكال 1.0
أقصى درجة حرارة للعادم درجة مئوية 130
الطاقة كيلو واط 2.2
مزود الطاقة 3 Φ 380 فولت 50 هرتز
معدل الاستخراج لتر/ثانية 15
الفراغ النهائي لمضخة التفريغ باسكال ≤ 15
زيت التشحيم زيت تبريد HD25
الطاقة كيلو واط 2.2
مزود الطاقة 3 Φ 380 فولت 50 هرتز
الفئة 2
ضغط التصميم ميجا باسكال 8
درجة حرارة تصميم الحاوية درجة مئوية 45
سعة حاوية التخزين لتر 100
سعة تخزين حاوية التخزين كجم 100

معلمات النقل

صندوق خشبي للتبخير
الأبعاد: 1600 * 1000 * 1200
الوزن الإجمالي: 650 كجم
