نظام معالجة غاز SF6 عالي السعة مصمم للاستعادة والتخزين والضخ الفراغي والتعبئة والمعالجة

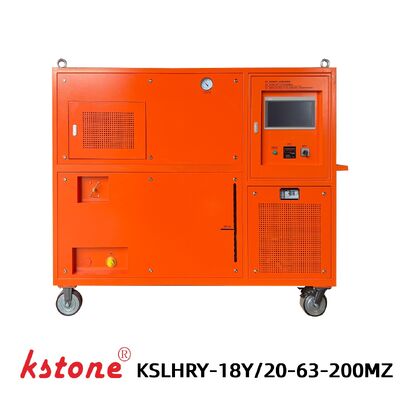

جهاز استعادة غاز SF6 KSLHRY-18Y/20-63-200MZ(415V)

نظام استعادة غاز SF6 بالمسالنة عالية الضغط مع خزان تخزين بسعة 600 لتر

الـجهاز استعادة غاز SF6 KSTONE KSLHRY-18Y/20-63-200MZ(415V)هو نظام معالجة غاز SF6 ثقيل مصمم لاستعادة وتخزين وضخ الفراغ وملء ومعالجة غاز سداسي فلوريد الكبريت (SF6) من GIS، وقواطع الدائرة، وغيرها من المعدات الكهربائية المعزولة بغاز SF6.

باستخدامطريقة استعادة المسالنة عالية الضغط، يقوم النظام بضغط غاز SF6 إلى ضغط عالٍ وتحويله إلى شكل سائل للتخزين الفعال. يدمج ضاغط غاز SF6، ومضخة تفريغ، وخزان تخزين بسعة 600 لتر، ونظام ترشيح، ونظام تجفيف في وحدة متنقلة واحدة.

معالتحكم بشاشة لمس PLC، والتبريد بالهواء، وسعة تخزين تبلغ 600 لتر، فإن نظام استعادة غاز SF6 هذا مناسب لمصنعي المعدات الكهربائية، والمحطات الفرعية، ومرافق الطاقة، وتطبيقات صيانة غاز SF6 التي تتطلب معالجة كميات كبيرة من الغاز.

الميزات الرئيسية

استعادة المسالنة عالية الضغط

يستخدم ضاغط غاز SF6 تقنية المسالنة عالية الضغط لتحويل غاز SF6 المستعاد إلى شكل سائل للتخزين الفعال وملء الأسطوانات.

سعة تخزين غاز SF6 بسعة 600 لتر

الـوعاء تخزين بسعة 600 لتر المدمج يدعم تخزين غاز SF6 في شكل غاز وسائل ويوفر سعة كافية لعمليات استعادة غاز SF6 واسعة النطاق.

معالجة غاز SF6 متعددة الوظائف

نظام واحد يدمج:

• استعادة غاز SF6
• تخزين غاز SF6
• ضخ الفراغ
• ملء غاز SF6
• ملء أسطوانات SF6
• ترشيح الغاز
• تجفيف الغاز

تحكم تلقائي PLC

توفر واجهة شاشة لمس PLC نظام تحكم بديهي مع أوضاع تشغيل مخصصة لضخ الفراغ، والاستعادة، والملء، وملء الأسطوانات.

نظام تجفيف ذاتي التجديد

يستخدم فلتر التجفيف المدمجالتجديد بتنشيط التسخين بالفراغ، مما يسمح بتجديد نظام التجفيف للتشغيل المتكرر.

تصميم مبرد بالهواء ومتنقل

يستخدم النظام التبريد بالهواء ولا يتطلب مصدر مياه خارجي، مما يجعله مناسبًا لخدمات المجال وعمليات الصيانة.

معالجة غاز SF6

أثناء عملية الاستعادة، يساعد نظام الترشيح والتجفيف المدمج على إزالة الرطوبة والجسيمات الصلبة من غاز SF6 المستعاد.

الوظائف الرئيسية

استعادة وتخزين غاز SF6

يقوم النظام باستعادة غاز SF6 من المعدات الكهربائية وتخزينه في وعاء التخزين المدمج بسعة 600 لتر. تحسن المسالنة عالية الضغط كفاءة التخزين.

ضخ الفراغ

يتم توفير مضخة تفريغ مخصصة لإخلاء المعدات الكهربائية التي تعمل بغاز SF6 قبل ملء الغاز أو التشغيل.

ملء غاز SF6

يمكن نقل غاز SF6 المخزن مرة أخرى إلى المفاتيح الكهربائية عبر نظام الملء. يمكن التحكم في ضغط الملء من خلال صمام تخفيض الضغط.

ملء أسطوانات غاز SF6

يسمح الضاغط عالي الضغط بنقل غاز SF6 المستعاد إلى أسطوانات SF6 خارجية.

يعد ملء أسطوانات غاز SF6 عملية فنية ويجب أن يتم فقط بواسطة أفراد مدربين يتبعون إجراءات السلامة المعمول بها.

الترشيح والتجفيف

تتضمن دائرة الاستعادة نظام ترشيح ونظام تجفيف قابل للتجديد للمساعدة في الحفاظ على جودة غاز SF6 المستعاد أثناء المعالجة.

المواصفات الفنية

المعلمة	المواصفات
الموديل	KSLHRY-18Y/20-63-200MZ(415V)
النوع	مسالنة عالية الضغط، مبرد بالهواء، متنقل
درجة حرارة البيئة المحيطة	-10 درجة مئوية إلى 40 درجة مئوية
ضغط الاستعادة الأولي	≤ 10 بار
ضغط الاستعادة النهائي	≤ 0 ميجا باسكال
ضغط الملء الأولي	≤ 133 باسكال
ضغط الملء النهائي	≤ 10 بار
التفريغ النهائي	≤ 2 × 10⁻³ ملي بار
معدل التسرب السنوي	≤ 0.5%
رطوبة غاز SF6 المستعاد	≤ 60 جزء في المليون/فولت
محتوى زيت غاز SF6 المستعاد	0 جزء في المليون
وضع التخزين	غاز / سائل
ضغط خزان التخزين	50 بار
حجم خزان التخزين	600 لتر
سعة تخزين السائل	600 كجم
طريقة المسالنة	مسالنة عالية الضغط
تجديد فلتر التجفيف	تجديد بتنشيط التسخين بالفراغ
مزود الطاقة	3 مراحل، 415 فولت، 50 هرتز
الطاقة الإجمالية	≤ 15 كيلو واط
مستوى الضوضاء	≤ 75 ديسيبل (أ)
وزن المعدات	≤ 600 كجم

ضاغط غاز SF6

المعلمة	المواصفات
نوع الضاغط	مكبس مبرد بالهواء
الإزاحة النظرية	6 متر مكعب/ساعة
أقصى ضغط تفريغ	30 بار
ضغط التفريغ المسموح به	28 بار
أدنى ضغط شفط مسموح به	50 ملي بار
أقصى ضغط شفط مسموح به	5 بار
أقصى درجة حرارة للعادم	130 درجة مئوية
طاقة الضاغط	2.2 كيلو واط

مضخة التفريغ

المعلمة	المواصفات
سرعة الضخ	40 متر مكعب/ساعة
التفريغ النهائي	≤ 0.1 ملي بار
الطاقة	2.2 كيلو واط

خزان التخزين

المعلمة	المواصفات
فئة الحاوية	النوع الثاني
ضغط التصميم	39 بار
درجة حرارة التصميم	100 درجة مئوية
الحجم	600 لتر
سعة تخزين السائل	600 كجم

مبدأ العمل

يجمع KSLHRY-18Y/20-63-200MZ(415V) بينضاغط غاز SF6، ومضخة تفريغ، ووعاء تخزين، ونظام ترشيح، ونظام تجفيف، وصمامات، وأدوات قياس.

أثناء استعادة غاز SF6، يزيد الضاغط ضغط الغاز المستعاد. بناءً على خصائص الضغط ودرجة الحرارة لغاز SF6، يتم مسالنة الغاز تحت ظروف الضغط العالي وتخزينه في وعاء التخزين بسعة 600 لتر.

في الوقت نفسه، يساعد نظام الترشيح والتجفيف على إزالةالرطوبة والجسيمات الصلبة أثناء معالجة الغاز.

يمكن للنظام لاحقًا استخدام غاز SF6 المخزن لملء الغاز أو نقل غاز SF6 إلى أسطوانات خارجية عبر دائرة الملء عالية الضغط.

تحكم تلقائي PLC

يوفر نظام التحكم بشاشة لمس PLC أوضاع تشغيل مخصصة لإجراءات معالجة غاز SF6 المختلفة.

أوضاع التشغيل التلقائي

• ضخ الفراغ
• استعادة غاز SF6
• ملء غاز SF6
• من خزان التخزين إلى ملء الأسطوانة
• استعادة خط الأسطوانة

يوفر النظام أيضًا واجهة تشغيل يدوية للتحكم الفردي في الصمامات والمكونات أثناء التشغيل والصيانة.

KSLHRY-18Y/20-63-200MZ(415V) مناسب لمعالجة غاز SF6 أثناء:

• تركيب وتشغيل GIS
• صيانة GIS
• خدمة قواطع الدائرة SF6
• صيانة المحطات الفرعية
• تصنيع المعدات الكهربائية SF6
• استعادة وتخزين غاز SF6
• ملء أسطوانات SF6
• استبدال المعدات الكهربائية وتجديدها

وهو مناسب بشكل خاص للتطبيقات التي تتطلبتخزين كميات كبيرة من غاز SF6 ووظائف معالجة شاملة للغاز.

تشمل الحزمة القياسية:

• 1 × جهاز استعادة غاز SF6
• 1 × دليل المستخدم
• 1 × شهادة المطابقة
• 1 × خرطوم فولاذي مجدول بطبقة مزدوجة بطول 5 أمتار مع موصل ذاتي الغلق DN20 وموصل صمام كروي للأسطوانة
• 1 × خرطوم مطاطي مجدول فولاذي بطبقة مزدوجة بطول 10 أمتار مع موصلات ذاتية الغلق DN20
• 10 × حشوات إغلاق M27 × 1.5
• 10 × حشوات إغلاق M36 × 2
• 1 × محول من ذكر M36 × 2 إلى ذكر M27 × 1.5
• 1 × مفتاح ربط
• 1 × غطاء مقاوم للمطر

يمكن أيضًا تخصيص الخراطيم والموصلات والمحولات وفقًا لواجهة GIS أو قاطع الدائرة أو معدات SF6 الخاصة بالعميل.

تتخصص KSTONE فيمعدات استعادة غاز SF6 ومعالجته واختباره ومعالجتهلتطبيقات نقل وتوزيع الطاقة.

تم تصميم أنظمة استعادة غاز SF6 الخاصة بنا لسعات المعدات المختلفة ومتطلبات التشغيل، من وحدات الاستعادة المحمولة إلى أنظمة خدمة SF6 الأوتوماتيكية ذات السعة الكبيرة.

للمشاريع التي تتطلب تكوينات مخصصة، يمكن لـ KSTONE توفير حلول بناءً على:

• سعة غاز SF6
• سرعة الاستعادة
• حجم خزان التخزين
• مزود الطاقة
• متطلبات التفريغ
• متطلبات ملء الغاز
• واجهات GIS وقواطع الدائرة
• التشغيل التلقائي أو اليدوي

اتصل بـ KSTONE لمناقشة متطلبات استعادة غاز SF6 الخاصة بك.

لحل شامل لمعالجة غاز SF6، قد تكون مهتمًا أيضًا بـ:

أنظمة استعادة غاز SF6
استكشف تكوينات الاستعادة، والتفريغ، والملء، والتخزين المختلفة.

محللات غاز SF6
قياس نقاء غاز SF6 والرطوبة ومنتجات التحلل بعد الصيانة أو استعادة الغاز.

كاشفات تسرب SF6
تحديد موقع تسرب غاز SF6 من GIS، وقواطع الدائرة، والصمامات، وغيرها من المعدات التي تعمل بغاز SF6.

أنظمة ضخ الفراغ SF6
حلول تفريغ مخصصة لإخلاء المعدات الكهربائية التي تعمل بغاز SF6.

معدات خلط وشحن غاز SF6/N2
للتطبيقات التي تتطلب خلط وملء غاز SF6/N2 المتحكم فيه.

إنه مصمم لاستعادة وتخزين وضخ وملء ومعالجة غاز SF6 من GIS، وقواطع الدائرة، وغيرها من المعدات الكهربائية المعزولة بغاز SF6.

النظام مجهز بـخزان تخزين بسعة 600 لتر بسعة تخزين سائل تصل إلى 600 كجم.

نعم. يستخدم النظام ضاغط SF6 عالي الضغط لنقل غاز SF6 المستعاد إلى أسطوانات خارجية.

لا. يستخدم تصميمًامبردًا بالهواء ولا يتطلب مصدر مياه خارجي.

نعم. يستخدم النظام التحكم بشاشة لمس PLC ويوفر أوضاع تشغيل تلقائية لضخ الفراغ، والاستعادة، والملء، وملء الأسطوانات.

نعم. يمكن تكوين الخراطيم والمحولات والموصلات وفقًا لواجهة GIS أو قاطع الدائرة الخاصة بالعميل.

التكوين القياسي يستخدممزود طاقة ثلاثي الطور 415 فولت، 50 هرتز.

هل تبحث عننظام استعادة غاز SF6 بسعة 600 لتر لصيانة GIS، أو خدمة قواطع الدائرة، أو تطبيقات المحطات الفرعية؟

أرسل لنا جهد معداتك، وكمية غاز SF6، وسعة التخزين المطلوبة، ومزود الطاقة، وواجهة الاتصال. يمكن لـ KSTONE أن توصي بتكوين مناسب لاستعادة غاز SF6 ومعالجة الغاز لتطبيقك.

الموديل: KSLHR-18Y/20-63-200MZ(415V)

اتصل بـ KSTONE للمواصفات الفنية، وعرض الأسعار، والتكوين المخصص.
