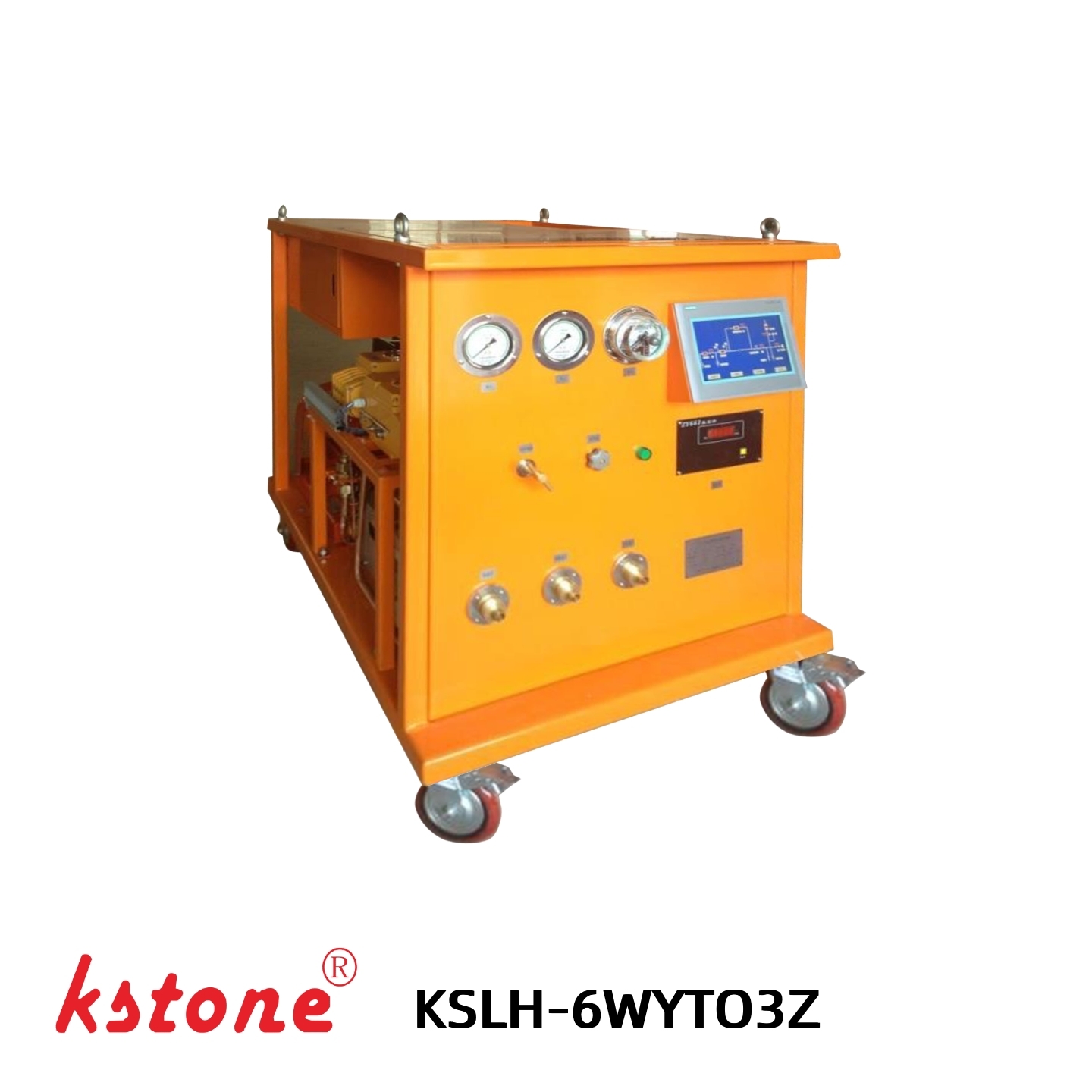

KSLH-6WYTO3Z

نظام استرداد غاز SF6 التلقائي بالكامل ، التفريغ والملء

سائل الضغط العالي · ضاغط خال من الزيت · التحكم التلقائي بـ PLC · تجفيف وتصفية التجدد

الـKSLH-6WYTO3Z نظام استرداد غاز SF6 التلقائي بالكامل ، التفريغ والملءهي وحدة متحركة لمعالجة غاز SF6 مصممة لاسترداد وغاز SF6 المستخدم في GIS، وتسريع الضغط العالي، وإخلاء الفراغ وإعادة التعبئة.مفاصل الدوائر وغيرها من المعدات الكهربائية المعزولة من SF6.

يجمع النظام بينضاغط SF6 خال من الزيت 6 م3/ساعة، تكنولوجيا التسييل عالية الضغط،مضخة فراغ 25 م3/س، التجفيف التجديدي والترشيح، شاشة لمسة PLC 10 بوصة ونظام وزن خارجي في وحدة متكاملة واحدة.

مع التحكم التلقائي بالكامل ، والتشغيل المبرد بالهواء وتصميم عربة متنقلة ، KSLH-6WYTO3Z مناسب لكل من مصنعي معدات الطاقة وتطبيقات خدمة وصيانة SF6 في الموقع.

الخصائص الرئيسية

تحكم PLC تلقائي بالكامل

جهاز KSLH-6WYTO3Z مجهز بـشاشة تعمل باللمس 10 بوصاتللسيطرة المركزية والمراقبة.

تظهر شاشة اللمس عملية التشغيل والمعايير الرئيسية، مما يساعد المشغلين على إدارة عمليات استرداد SF6 وإخلاء الفراغ وتعبئة مع تدخل يدوي أقل.

• شاشة تعمل باللمس 10 بوصات
• التحكم الآلي بالعملية
• عرض حالة التشغيل في الوقت الحقيقي
• تحديد المعلمات ورصدها
• عرض الضغط في mbar و bar

سائل SF6 عالي الضغط

يستخدم النظامتصميم لتسييل الضغط العاليلاستعادة غاز SF6 وتسريعه للتخزين الفعال في أسطوانة خارجية.

يصل الحد الأقصى لضغط التفريغ لضاغط SF6 الخالي من الزيت50 بار، يوفر ضغطًا كافًا لتسييل SF6 تحت ضغط عال.

غاز SF6 → الضغط → التصفية والتجفيف → التسييل تحت الضغط العالي → أسطوانة التخزين

ضاغط SF6 الخالي من الزيت

يستخدم النظامضاغط SF6 الخالي من الزيتمع نزوح نظري من6 م3/ساعةو ضغط التفريغ القصوى50 بار.

يساعد تصميم الضغط الخالي من الزيت على منع دخول زيت التشحيم إلى دائرة غاز SF6 أثناء الاسترداد.

هذا مناسب بشكل خاص للتطبيقات حيث الحفاظ على جودة غاز SF6 المسترد مهم.

التجفيف التجديدي والترشيح

نظام تجفيف وتصفية متكامل يساعد على تقليلالرطوبة وتلوث الجسيماتأثناء استرداد غاز SF6.

تصفية التجفيف تستخدمتسخين الفراغ تنشيط التجديد، مما يسمح بتجديد المرشح وإعادة استخدامه.

تم تصميم النظام لتحقيق مستوى رطوبة SF6 المسترد:

≤ 60 ppm/V

نظام الوزن الخارجي

يوفر نظام الوزن الخارجي نطاق الوزن0 ¥ 120 كجم.

يمكن للمشغلين مراقبة وزن الأسطوانة مباشرة من خلال الشاشة اللمسية واستخدام:

• وزن التاري
• عرض الوزن في الوقت الحقيقي
• إيقاف التشغيل التلقائي

هذا يسمح للمشغل بالتحكم في كمية غاز SF6 المنقول أثناء التعبئة ويساعد على منع الإفراط في التعبئة.

إخلاء الفراغ العميق

يتم تجهيز النظاممضخة فراغ 25 م3/سمع فراغ نهائي من≤1 mbar.

يمكن استخدام نظام الفراغ لإخلاء الهواء والرطوبة من معدات SF6 قبل ملء الغاز.

يمكن أن يصل الفراغ النهائي المحدد لنظام الفراغ الكلي إلى:

≤1 mbar

التصميم المبرد بالهواء والمتنقل

KSLH-6WYTO3Z تعتمدالتصميم المبرد بالهواء، مما يلغي الحاجة إلى مصدر خارجي لمياه التبريد.

تم تجهيز هيكل العربة المتنقلة بالعجلات الدورانية والثابتة للحركة المريحة وموقعها أثناء الخدمة الميدانية.

هذا يجعل النظام مناسبًا ل:

• صيانة المحطة الفرعية
• خدمة GIS
• صيانة أجهزة قطع الدوائر
• استرداد غاز SF6 في الحقل
• تركيب المعدات الكهربائية

ما هو نظام استرداد الغاز SF6؟

ونظام استرداد الغاز SF6هي معدات متخصصة تستخدم لاسترداد غاز هيكسفلوريد الكبريت (SF6) وإعادة استخدامه بأمان من المعدات الكهربائية أثناء الصيانة والتركيب والخدمة.

يستخدم SF6 على نطاق واسع كوسيط عازل ومطفي قوس في:

• أجهزة التبديل المعزولة الغازية (GIS)
• مفاصل SF6
• خطوط معزولة للغاز (GIL)
• معدات كهربائية عالية الجهد
• معدات المحطات الفرعية

أثناء الصيانة ، يجب استرداد غاز SF6 بدلاً من إطلاقه مباشرة في الغلاف الجوي.

يمكن لنظام معالجة غاز SF6 الكامل أن يؤدي العديد من العمليات الأساسية ، بما في ذلك:

استرداد → تصفية وتجفيف → سائل → تخزين → إخلاء الفراغ → إعادة ملء

يدمج KSLH-6WYTO3Z هذه الوظائف الأساسية في نظام متنقل واحد.

كيف يعمل KSLH-6WYTO3Z

1استرداد الغاز SF6

يتم استخراج غاز SF6 من المعدات الكهربائية ونقله إلى نظام الاسترداد.

الـضاغط SF6 خال من الزيت 6 م3/ساعةيضغط الغاز المسترد

2. التجفيف والترشيح

أثناء عملية الاسترداد ، يمر الغاز عبر نظام التجفيف والفلترات المتكامل.

النظام يساعد على إزالة:

• الرطوبة
• الجزيئات الصلبة

يمكن تشغيل فلتر التجفيف التجديدي عن طريق تسخين فراغ للاستخدام المتكرر.

3. التسييل عالي الضغط

يتم تضخيم غاز SF6 المضغوط بشكل إضافي للسيولة عالية الضغط.

يمكن بعد ذلك نقل SF6 المسال إلى سلطانة تخزين خارجية.

4إخلاء الفراغ

بعد الصيانة أو قبل إعادة التعبئة ، يقوم نظام الفراغ بإخلاء الهواء والغازات المتبقية من المعدات الكهربائية.

مضخة الفراغ توفر سرعة ضخ:

25 متر3/ساعة

مع فراغ نهائي من:

≤1 mbar

5. SF6 ملء الغاز

بعد إخلاء المعدات، يمكن نقل غاز SF6 من أسطوانة التخزين إلى المعدات الكهربائية.

نظام الوزن الخارجي يراقب وزن الاسطوانة باستمرار.

وظيفة الإيقاف التلقائي يمكن أن توقف عملية التعبئة وفقا لظروف التشغيل المحددة مسبقا.

المواصفات التقنية

مواصفات المكونات الرئيسية

السيطرة والمراقبة

شاشة لمسة PLC 10 بوصة

توفر الشاشة اللمسية المدمجة PLC 10 بوصة واجهة مركزية لتشغيل ومراقبة نظام معالجة الغاز SF6.

الواجهة الرئيسية

توفر الواجهة الرئيسية لمحة عامة عن عملية التشغيل وحالة النظام.

واجهة الإعدادات

تتيح واجهة الإعدادات للمشغلين تكوين معايير التشغيل ووظائف التحكم.

صفحة العملية

توفر صفحة التشغيل معلومات في الوقت الحقيقي أثناء استرداد SF6 وإخلاء الفراغ والملء.

التطبيقات

صيانة SIG

يمكن استخدام KSLH-6WYTO3Z لاسترداد غاز SF6 وإخلاء الفراغ وإعادة التعبئة أثناء فحص GIS والصيانة.

SF6 صيانة مفكّك الدوائر

يدعم النظام عمليات استرداد وتعبئة SF6 أثناء صيانة و خدمة مفكك الدوائر.

صيانة المحطة الفرعية

تصميم الهواء المبرد المتنقل يجعل الوحدة مناسبة للتعامل مع غاز SF6 في الموقع في المحطات الفرعية.

تركيب المعدات الكهربائية

يمكن لنظام الفراغ إخلاء الهواء والغازات المتبقية قبل ملء SF6 أثناء التثبيت والتشغيل.

SF6 تخزين الغاز وإعادة التدوير

ويمكن تسييل SF6 المسترد تحت ضغط عالي ونقله إلى أسطوانات خارجية للتخزين المؤقت وإعادة الاستخدام لاحقًا.

KSLH-6WYTO3Z مقابل DILO Piccolo L030R02

بديل عملي لـ DILO لمعالجة غاز SF6

تبحث عن بديل لـ (ديلو بيكولو) L030R02؟
يوفر KSLH-6WYTO3Z حلًا متكاملًا قابل للمقارنة لاسترداد غاز SF6 وتسييل وإخلاء الفراغ والملء ،مع تقديم ضاغط خال من الزيت ذو سعة أعلى وشاشة لمسة PLC أكبر 10 بوصات مع تشغيل تلقائي بالكامل.

توفر شركة كستون تكوينات مرنة للعملاء الذين يبحثون عن بديل لعربات خدمة ديلو SF6، بما في ذلك سعة ضاغط مخصصة، وتكوين أسطوانة التخزين،وظائف إمدادات الطاقة والتحكم.

الملحقات القياسية

DN8 SF6 خرطوم ملء

• الطول: 3 م
• الاتصال: G5/8
• نهاية واحدة مصممة للاتصال بسلاسل SF6

أنابيب الضغط العالي DN20

• كمية: 2 قطعة
• الطول: 5 أمتار لكل واحدة
• مجهزة بصمامات DN20 ذاتية الختم

دليل التشغيل

• دليل تشغيل باللغة الإنجليزية
• دليل تشغيل صيني

مصممة لخدمة SF6 في الموقع

يجمع KSLH-6WYTO3Z بين الوظائف الرئيسية المطلوبة لخدمة معدات SF6 في وحدة متنقلة متكاملة واحدة.

التعافي

استرداد فعال للغاز SF6 من المعدات الكهربائية.

تصفية وتجفيف

الحد من التلوث بالرطوبة والجسيمات أثناء استرداد الغاز.

السائل

سائل الضغط العالي لتخزين SF6 بكفاءة.

التنظيف

إخلاء الفراغ العميق قبل إعادة تعبئة SF6

ملء

ملء SF6 المتحكم به مع وزن الاسطوانة الخارجية.

لماذا تختار كستون KSLH-6WYTO3Z؟

01ضغط SF6 الخالي من الزيت

يساعد على تقليل تلوث النفط في دائرة الغاز SF6.

02. التسييل عالي الضغط

تمكن الاسترداد الفعال وتسييل غاز SF6 للتخزين.

03مرشح تجفيف التجدد

إعادة تهيئة التدفئة الفراغية تسمح باستخدام مرشح التجفيف بشكل متكرر.

04. عملية تلقائية بالكامل

التحكم القائم على PLC يسهل عمليات استرداد SF6 ، التفرغ والملء.

05الوزن المتكامل

0 ≈ 120 كجم نظام وزن خارجي مع وظائف التارا والإيقاف التلقائي.

06التصميم المبرد بالهواء

لا يلزم أي مصدر خارجي لمياه التبريد.

07الهيكل المتحرك

العجلات الدورانية والثابتة تسهل التنقل والوضع أثناء الخدمة الميدانية

08وظائف خدمة SF6 المتكاملة

يتم دمج الاسترداد والجفاف والتصفية والسيولة وإخلاء الفراغ والملء في نظام واحد.

سير عمل الخدمة SF6 النموذجي

01 ️ الاتصال

قم بتوصيل معدات SF6 وسلاسل التخزين بالنظام.

↓

02 تعافي

استرداد غاز SF6 باستخدام الضاغط الخالي من الزيت.

↓

03- تصفية وتجفيف

الحد من الرطوبة والتلوث بالجسيمات

↓

04 ️ تسريع وتخزين

سائل SF6 المسترد تحت ضغط عالي ونقله إلى أسطوانة التخزين.

↓

05 ️ الفراغ

إخلاء المعدات الكهربائية قبل إعادة التعبئة.

↓

06 إعادة تعبئة

إعادة ملء غاز SF6 مع مراقبة وزن البلاستيك من خلال نظام الوزن الخارجي.

الأسئلة الشائعة

لماذا يستخدم KSLH-6WYTO3Z؟

KSLH-6WYTO3Z هو نظام معالجة غاز SF6 تلقائي بالكامل مصمم لاسترداد غاز SF6 ، وتسييل الضغط العالي ، وإخلاء الفراغ وإعادة تعبئة GIS ،مفاصل الدوائر وغيرها من المعدات الكهربائية المعزولة من SF6.

هل ضاغط SF6 خال من الزيت؟

نعم، النظام يستخدمضاغط SF6 خال من الزيت 6 م3/ساعةمع ضغط تفريغ أقصاه 50 بار.

هل يتطلب النظام مياه التبريد؟

الرقم KSLH-6WYTO3Z يستخدم تصميمًا يتم تبريده بالهواء ولا يتطلب مصدرًا خارجيًا لمياه التبريد.

هل يمكن للنظام أن يتوقف عن التعبئة تلقائيًا؟

نعم، نظام الوزن الخارجي يزن 120 كيلوغراماً يدعم وزن التارا والإيقاف التلقائي

ما هي قدرة مضخة الفراغ؟

مضخة الفراغ لديها سرعة ضخ من25 متر3/ساعةوالفراغ النهائي من≤1 mbar.

هل يمكن تجديد مرشح التجفيف؟

نعم، فلتر التجفيف يستخدمتسخين الفراغ تنشيط التجديد، مما يسمح بالتجدد والاستخدام المتكرر.

ما هي الغازات التي يمكن أن يتعامل معها النظام؟

KSLH-6WYTO3Z مصممة خصيصا لتطبيقات معالجة الغازات SF6.

هل يمكن تخصيص النظام؟

تقدم شركة كستون حلول معالجة غاز SF6 مخصصة وفقًا لتكوين المعدات ومتطلبات أسطوانات التخزين وإمدادات الطاقة وظروف التطبيق.
