عربة خدمة SF6 ذاتية التشغيل بالكامل لاسترداد، التفريغ والشحن
| مكان المنشأ | شنغهاي |
|---|---|
| اسم العلامة التجارية | KSTONE |
| إصدار الشهادات | ISO-9001 |
| رقم الموديل | KSLH-30WY/20-63-300MZ |
| وثيقة | SF6 Recovery KSLH-30WY:20-6...MZ.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | $40000-$50000 |
| تفاصيل التغليف | صندوق خشبي / علبة كرتون |
| وقت التسليم | 45 يوما |
| شروط الدفع | تي/تي |
| القدرة على العرض | 100 وحدة في السنة |
تفاصيل المنتج
| الانتعاش الضغط الأولي | 0.8 ميجا باسكال | الانتعاش الضغط النهائي | ≥1 كيلو باسكال |
|---|---|---|---|
| وقت الاسترداد لكل 1 متر مكعب | .30.3 ساعة/م³ | فراغ في نهاية المطاف | ≥10 باسكال |
| الاحتفاظ بالفراغ | ≥400 باسكال يرتفع بعد 24 ساعة من 133 باسكال | حجم سفينة التخزين | 300 لتر |
| إبراز | عربة خدمة SF6 ذاتية التشغيل بالكامل,نظام استرداد SF6 مع التطهير,عربة شحن SF6 للخدمة |
||
منتوج وصف

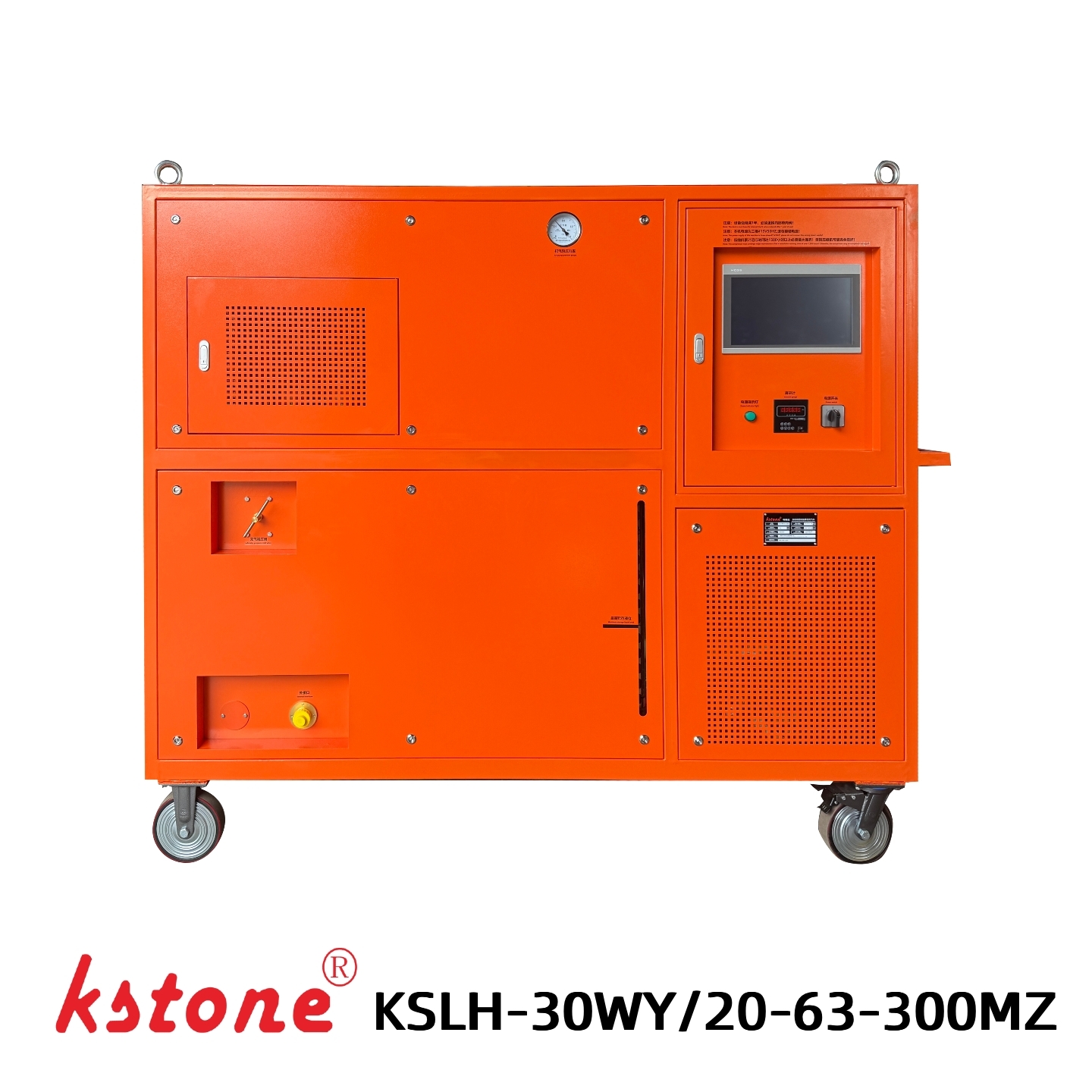

عربة خدمة SF₆ أوتوماتيكية بالكامل للاستعادة والتفريغ والشحن - KSLH-30WY/20-63-300MZ
نظام متكامل لاستعادة SF₆ والتفريغ والشحن والتخزين وتجفيف الغاز مع وعاء تخزين بسعة 300 لتر
نظرة عامة على المنتج
إن عربة خدمة SF₆ الأوتوماتيكية بالكامل KSLH-30WY/20-63-300MZ هي نظام متكامل لمعالجة غاز SF₆ مصمم لـ استعادة غاز SF₆ وتفريغه وشحنه وتخزينه وتعبئة الأسطوانات وتجفيفه أثناء تصنيع وتركيب وتشغيل وصيانة المعدات الكهربائية المعزولة بـ SF₆.
يعتمد النظام على مبدأ التسييل بالضغط العالي. أثناء استعادة SF₆، يتم ضغط الغاز إلى ضغط أعلى وتسييله للتخزين الفعال أو النقل إلى أسطوانات الغاز. يساعد نظام الترشيح والتجفيف المدمج على إزالة الرطوبة والملوثات من غاز SF₆ المستعاد.
مزودة بـ نظام تحكم بشاشة لمس PLC، توفر عربة الخدمة أوضاع تشغيل تلقائية للتفريغ واستعادة SF₆ والشحن المتوازن والشحن بمساعدة الضاغط. يمكن عرض تدفق العملية وحالة التشغيل مباشرة على شاشة اللمس، مما يبسط التشغيل ويقلل من التدخل اليدوي.
يستخدم النظام تصميم تبريد بالهواء وتكوين دفع يدوي متنقل، مما يسمح بالتشغيل دون مصدر مياه خارجي.
مع وعاء تخزين بسعة 300 لتر، و ضاغط SF₆ بسعة 30 متر مكعب/ساعة، و مضخة تفريغ بسعة 63 متر مكعب/ساعة، فإن KSLH-30WY/20-63-300MZ مناسبة لتطبيقات معالجة غاز SF₆ الاحترافية التي تشمل GIS، وقواطع الدائرة، وغيرها من المعدات الكهربائية المعزولة بـ SF₆.
الميزات الرئيسية
تحكم PLC أوتوماتيكي بالكامل
يوفر نظام تحكم PLC المدمج أوضاع تشغيل تلقائية للتفريغ والاستعادة والشحن المتوازن والشحن بمساعدة الضاغط. يتم عرض تدفق العملية ومعلمات التشغيل على شاشة اللمس.
تسييل SF₆ بالضغط العالي
يستخدم النظام تقنية التسييل بالضغط العالي لتحويل غاز SF₆ المستعاد إلى سائل للتخزين الفعال، مما يحسن كفاءة الاستعادة ويقلل من متطلبات حجم التخزين.
استعادة SF₆ وتفريغه وشحنه المتكامل
تجمع عربة خدمة واحدة بين وظائف معالجة SF₆ الأساسية المتعددة، بما في ذلك استعادة الغاز، وإخلاء الهواء، والشحن، والتخزين، وتعبئة الأسطوانات.
وعاء تخزين SF₆ بسعة 300 لتر
يحتوي وعاء التخزين المدمج على حجم اسمي يبلغ 300 لتر وسعة تخزين SF₆ سائل تصل إلى 300 كجم، مما يوفر تخزينًا على متن الطائرة أثناء عمليات الخدمة.
نظام تفريغ عالي السعة
تم تجهيز النظام بـ مضخة تفريغ بسعة 63 متر مكعب/ساعة مع تفريغ نهائي ≤10 باسكال لإخلاء معدات SF₆ قبل شحن الغاز.
تجفيف وتنقية الغاز
تم دمج نظام ترشيح وتجفيف في عملية استعادة SF₆. يستخدم مرشح المجفف ذاتي التجديد تنشيط التجديد بالتسخين بالتفريغ، مما يساعد على الحفاظ على أداء التجفيف للنظام.
تصميم متنقل مبرد بالهواء
يلغي تكوين التبريد بالهواء الحاجة إلى مصدر مياه خارجي. يسمح هيكل الدفع اليدوي المتنقل بتحريك عربة الخدمة بسهولة في مناطق الخدمة والصيانة.
الوظائف الرئيسية
- استعادة غاز SF₆ أوتوماتيكية بالكامل
- إخلاء SF₆ بالتفريغ
- شحن غاز SF₆
- شحن الضغط المتوازن
- الشحن المعزز بالضاغط
- تخزين غاز SF₆
- تعبئة أسطوانات SF₆
- ترشيح غاز SF₆
- تجفيف غاز SF₆
- تنقية غاز SF₆
- ترشيح المجفف ذاتي التجديد
- تحكم بشاشة لمس PLC
التطبيقات
تم تصميم KSLH-30WY/20-63-300MZ لعمليات معالجة غاز SF₆ المرتبطة بتصنيع وتركيب وتشغيل وصيانة المعدات الكهربائية.
صيانة GIS
يمكن استخدام النظام لاستعادة SF₆ قبل صيانة GIS وإخلاء المعدات قبل إعادة تعبئتها بغاز SF₆.
قواطع دائرة SF₆
مناسب لاستعادة SF₆ والتفريغ وشحن الغاز أثناء تركيب قواطع الدائرة وصيانتها وخدمتها.
تصنيع المعدات الكهربائية SF₆
تجعل وظائف الاستعادة والتفريغ والشحن المتكاملة النظام مناسبًا لمعالجة غاز SF₆ أثناء إنتاج وتجميع المعدات الكهربائية المعزولة بـ SF₆.
تركيب وتشغيل المعدات
يمكن استخدام عربة الخدمة لإخلاء الهواء بالتفريغ وشحن SF₆ أثناء تركيب وتشغيل GIS وغيرها من المعدات المعزولة بـ SF₆.
استعادة وتخزين غاز SF₆
يمكن تسييل غاز SF₆ المستعاد وتخزينه في وعاء التخزين المدمج بسعة 300 لتر أو نقله إلى أسطوانات الغاز.
إعادة استخدام ومعالجة غاز SF₆
يساعد نظام الترشيح والتجفيف على تكييف غاز SF₆ المستعاد قبل التخزين أو إعادة الاستخدام اللاحق، اعتمادًا على جودة الغاز ومتطلبات التطبيق.
المواصفات الفنية
أداء النظام
| المعلمة | المواصفات |
|---|---|
| الموديل | KSLH-30WY/20-63-300MZ |
| نوع النظام | أوتوماتيكي بالكامل، تسييل بالضغط العالي، مبرد بالهواء، متنقل |
| درجة حرارة البيئة التشغيلية | -10 درجة مئوية إلى 40 درجة مئوية |
| ضغط الاستعادة الأولي | 0.8 ميجا باسكال |
| ضغط الاستعادة النهائي | ≤1 كيلو باسكال |
| وقت الاستعادة لكل 1 متر مكعب | ≤0.3 ساعة/متر مكعب |
| ضغط الشحن الأولي | ≤133 باسكال |
| ضغط الشحن النهائي | 0.7 ميجا باسكال |
| وقت الشحن لكل 1 متر مكعب | ≤0.15 ساعة/متر مكعب |
| وقت التفريغ | ≤0.45 ساعة/متر مكعب من 0.1 ميجا باسكال إلى 133 باسكال |
| التفريغ النهائي | ≤10 باسكال |
| الحفاظ على التفريغ | ≤400 باسكال ارتفاع بعد 24 ساعة من 133 باسكال |
| معدل التسرب السنوي | ≤0.5% |
| محتوى رطوبة SF₆ المستعاد | ≤60 جزء في المليون/فولت |
| طريقة التخزين | سائل |
| ضغط التخزين | 3.9 ميجا باسكال |
| حجم وعاء التخزين | 300 لتر |
| سعة التخزين السائل | 300 كجم |
| طريقة التسييل | تسييل بالضغط العالي |
| تجديد المجفف | تنشيط التسخين بالتفريغ |
| مصدر الطاقة | ثلاثي الطور، 4 أسلاك، 415 فولت، 50 هرتز |
| إجمالي الطاقة | ≤18 كيلو واط |
| مستوى الضوضاء | ≤75 ديسيبل (أ) |
| وزن المعدات | ≤1000 كجم |
ضاغط SF₆
تم تجهيز KSLH-30WY/20-63-300MZ بـ ضاغط SF₆ شبه محكم ومبرد بالهواء مصمم لاستعادة وتسييل SF₆ بالضغط العالي.
| المعلمة | المواصفات |
|---|---|
| نوع الضاغط | شبه محكم، مبرد بالهواء |
| الإزاحة النظرية | 30 متر مكعب/ساعة |
| أقصى ضغط تفريغ | 5 ميجا باسكال |
| ضغط التفريغ المسموح به | 4.7 ميجا باسكال |
| أدنى ضغط شفط مسموح به | 53 كيلو باسكال |
| أقصى ضغط شفط مسموح به | 0.3 ميجا باسكال |
| أقصى درجة حرارة تفريغ | 130 درجة مئوية |
| الطاقة | 11 كيلو واط |
| مصدر الطاقة | ثلاثي الطور، 415 فولت، 50 هرتز |
نظام ضخ التفريغ
يتضمن النظام نظام ضخ تفريغ عالي السعة لإخلاء معدات SF₆ قبل شحن الغاز.
| المعلمة | المواصفات |
|---|---|
| سرعة الضخ | 63 متر مكعب/ساعة |
| التفريغ النهائي | ≤10 باسكال |
| زيت التشحيم | PRO100 |
| الطاقة | 2.2 كيلو واط |
| مصدر الطاقة | ثلاثي الطور، 415 فولت، 50 هرتز |
مضخة تفريغ خالية من الزيت
تم دمج مضخة تفريغ إضافية خالية من الزيت في النظام.
| المعلمة | المواصفات |
|---|---|
| سرعة الضخ | 20 متر مكعب/ساعة |
| التفريغ النهائي | ≤10 باسكال |
| زيت التشحيم | لا يوجد |
| الطاقة | 3 كيلو واط |
| مصدر الطاقة | ثلاثي الطور، 415 فولت، 50 هرتز |
وعاء تخزين SF₆
يسمح وعاء التخزين المدمج بتخزين SF₆ المستعاد في شكل سائل بعد عملية التسييل بالضغط العالي.
| المعلمة | المواصفات |
|---|---|
| فئة الوعاء | الفئة الثانية |
| ضغط التصميم | 3.9 ميجا باسكال |
| المادة | فولاذ كربوني |
| درجة حرارة التصميم | 100 درجة مئوية |
| حجم وعاء التخزين | 300 لتر |
| سعة التخزين | 300 كجم |
مبدأ العمل
تجمع KSLH-30WY/20-63-300MZ بين ضاغط SF₆ ونظام ضخ التفريغ ووعاء التخزين ونظام الترشيح والتجفيف والصمامات وأجهزة القياس في عربة خدمة متكاملة واحدة.
أثناء استعادة SF₆، يسحب الضاغط غاز SF₆ من المعدات الكهربائية ويضغطه إلى ضغط عالٍ. بناءً على خصائص الضغط ودرجة الحرارة لـ SF₆، يتم تسييل الغاز المضغوط ونقله إلى وعاء التخزين أو أسطوانة غاز متصلة.
خلال عملية الاستعادة، يساعد نظام الترشيح والتجفيف على إزالة الرطوبة والملوثات الجسيمية من غاز SF₆ المستعاد.
لـ التفريغ، يقوم نظام ضخ التفريغ بإخلاء الهواء والغاز المتبقي من المعدات الكهربائية قبل شحن SF₆.
لـ الشحن، يوفر النظام وضعين للشحن التلقائي:
- الشحن المتوازن باستخدام ضغط وعاء التخزين
- الشحن المعزز بالضاغط للتطبيقات التي تتطلب ضغط شحن أعلى
يسمح هذا التكوين المتكامل لعربة خدمة واحدة بأداء عمليات معالجة غاز SF₆ الرئيسية المطلوبة أثناء خدمة المعدات الكهربائية.
أوضاع التشغيل التلقائي
يوفر نظام تحكم PLC أربعة أوضاع تشغيل تلقائي رئيسية.
التفريغ
يقوم نظام التفريغ بإخلاء المعدات المتصلة إلى مستوى التفريغ المطلوب قبل شحن SF₆.
استعادة SF₆
يتم استعادة غاز SF₆ من المعدات المتصلة وتسييله للتخزين.
الشحن المتوازن
يتم شحن SF₆ إلى المعدات باستخدام الضغط المتاح في وعاء التخزين.
الشحن المعزز بالضاغط
يوفر ضاغط SF₆ ضغطًا إضافيًا أثناء الشحن عندما لا يكون ضغط وعاء التخزين كافيًا بمفرده.
نظام التحكم
توفر واجهة شاشة لمس PLC عرضًا واضحًا لتدفق عملية النظام وحالة التشغيل.
تشمل معلمات التشغيل القابلة للتعديل:
- قيمة إيقاف التفريغ
- تأخير إيقاف التفريغ
- إعداد حماية الضاغط
- إعداد إنهاء الشحن
- تأخير إنهاء الشحن
- إعداد إنهاء الاستعادة
- تأخير إنهاء الاستعادة
يوفر النظام أيضًا واجهة تشغيل يدوية للتحكم الفردي في الصمامات والمكونات عند الحاجة.
نظام ترشيح وتجفيف غاز SF₆
تتضمن KSLH-30WY/20-63-300MZ نظام ترشيح وتجفيف لتكييف غاز SF₆ المستعاد.
يستخدم النظام مرشح مجفف ذاتي التجديد. يمكن تجديد المجفف من خلال تنشيط التسخين بالتفريغ، مما يقلل من الحاجة إلى استبدال وسيط التجفيف بشكل متكرر.
محتوى الرطوبة المحدد لـ SF₆ المستعاد هو ≤60 جزء في المليون/فولت في ظل ظروف الاختبار المحددة.
الملحقات القياسية
| رقم. | الاسم والمواصفات | الوحدة | الكمية |
|---|---|---|---|
| 1 | عربة استعادة وتفريغ وشحن SF₆ أوتوماتيكية بالكامل | مجموعة | 1 |
| 2 | دليل المستخدم | نسخة | 1 |
| 3 | شهادة المطابقة | نسخة | 1 |
| 4 | خرطوم مطاطي مجدول بسلك فولاذي مزدوج الطبقة M27×1.5×5 (م)، طرف واحد مع موصل أسطوانة صمام كروي، طرف واحد مع موصل ذاتي الغلق DN20 | قطعة | 1 |
| 5 | خرطوم مطاطي مجدول بسلك فولاذي مزدوج الطبقة M27×1.5×10 (م)، كلا الطرفين مع موصلات ذاتية الغلق DN20 | قطعة | 1 |
| 6 | حشية إغلاق M36×2 | قطع | 5 |
| 7 | حشية إغلاق M27×1.5 | قطع | 10 |
| 8 | كابل الطاقة | م | 10 |
ملاحظة: يمكن تخصيص خراطيم التوصيل والموصلات والمحولات وفقًا لمعدات SF₆ الخاصة بالعميل وواجهات أسطوانات الغاز.
لماذا تختار KSLH-30WY/20-63-300MZ؟
نظام واحد لخدمة SF₆ كاملة
الاستعادة والتفريغ والشحن والتخزين وتعبئة الأسطوانات والترشيح والتجفيف مدمجة في عربة خدمة متنقلة واحدة.
تشغيل تلقائي
يبسط نظام تحكم PLC تشغيل عمليات معالجة SF₆ المعقدة ويسمح للمستخدمين باختيار أوضاع تشغيل تلقائية مختلفة.
استعادة SF₆ عالية الكفاءة
يسمح مبدأ التسييل بالضغط العالي بتسييل SF₆ المستعاد للتخزين والنقل الفعال.
سعة تخزين كبيرة بسعة 300 لتر
يوفر وعاء التخزين المدمج بسعة 300 لتر سعة كبيرة على متن الطائرة لـ SF₆ المستعاد.
أداء تفريغ عالي
مع مضخة تفريغ بسعة 63 متر مكعب/ساعة وتفريغ نهائي ≤10 باسكال، فإن النظام مناسب لإخلاء الهواء بالتفريغ قبل شحن SF₆.
لا حاجة لمصدر مياه خارجي
يلغي تصميم التبريد بالهواء الحاجة إلى إمداد مياه تبريد، مما يجعل عربة الخدمة أكثر ملاءمة لتطبيقات ميدانية.
الأسئلة الشائعة
ما هي عربة خدمة SF₆ الأوتوماتيكية بالكامل؟
عربة خدمة SF₆ الأوتوماتيكية بالكامل هي نظام متكامل يستخدم لاستعادة غاز SF₆ والتفريغ والشحن والتخزين وعمليات معالجة الغاز ذات الصلة. تجمع بين الضواغط ومضخات التفريغ وأوعية التخزين والصمامات والأدوات وأنظمة التحكم في وحدة متنقلة واحدة.
ما هي الوظائف التي توفرها KSLH-30WY/20-63-300MZ؟
يوفر النظام وظائف استعادة SF₆، والتفريغ، والشحن، والتخزين، وتعبئة الأسطوانات، والترشيح، والتجفيف، والتنقية.
كم كمية SF₆ التي يمكن أن يستوعبها وعاء التخزين؟
يحتوي وعاء التخزين المدمج على حجم يبلغ 300 لتر وسعة تخزين SF₆ سائل محددة تبلغ 300 كجم.
ما هي سعة استعادة SF₆؟
يستخدم النظام ضاغط SF₆ بسعة 30 متر مكعب/ساعة. في ظل ظروف التشغيل المحددة، يكون وقت الاستعادة ≤0.3 ساعة/متر مكعب.
ما هو مستوى التفريغ الذي يمكن للنظام تحقيقه؟
يحتوي نظام التفريغ على تفريغ نهائي يبلغ ≤10 باسكال.
ما مدى سرعة تفريغ النظام للمعدات الكهربائية SF₆؟
وقت التفريغ المحدد هو ≤0.45 ساعة/متر مكعب من 0.1 ميجا باسكال إلى 133 باسكال، اعتمادًا على حجم المعدات الفعلي وظروف التشغيل.
هل يمكن لـ KSLH-30WY/20-63-300MZ شحن SF₆ مرة أخرى إلى المعدات الكهربائية؟
نعم. يوفر النظام وضعي الشحن المتوازن و الشحن المعزز بالضاغط.
هل يمكن للنظام تعبئة SF₆ في أسطوانات الغاز؟
نعم. تدعم عربة الخدمة نقل SF₆ وتعبئة الأسطوانات.
هل يشمل النظام تجفيف وتنقية SF₆؟
نعم. يدمج النظام مكونات الترشيح والتجفيف، بما في ذلك مرشح مجفف ذاتي التجديد. محتوى الرطوبة المحدد لـ SF₆ المستعاد هو ≤60 جزء في المليون/فولت.
هل تتطلب عربة خدمة SF₆ مياه تبريد؟
لا. يستخدم النظام تصميم تبريد بالهواء، لذلك لا يلزم وجود مصدر مياه تبريد خارجي.
هل يمكن تخصيص المعدات؟
نعم. يمكن لـ KSTONE تخصيص خراطيم التوصيل والمحولات والواجهات وسعة التخزين ومصدر الطاقة وتكوينات النظام الأخرى وفقًا لمعدات SF₆ ومتطلبات التطبيق الخاصة بالعميل.
معدات معالجة غاز SF₆ ذات صلة
لمتطلبات معالجة غاز SF₆ المختلفة، توفر KSTONE أيضًا:
- وحدات استعادة غاز SF₆
- أنظمة استعادة وإعادة تعبئة SF₆ أوتوماتيكية بالكامل
- أنظمة استعادة وتنقية غاز SF₆
- أنظمة ضخ تفريغ SF₆
- محللات غاز SF₆
- كاشفات تسرب SF₆
- نظام غاز SF₆/N₂ مختلط
طلب حل عربة خدمة SF₆
هل تبحث عن نظام استعادة وتفريغ وشحن SF₆ أوتوماتيكي بالكامل لـ GIS أو قواطع الدائرة أو غيرها من المعدات الكهربائية المعزولة بـ SF₆؟
اتصل بـ KSTONE مع مستوى جهد معداتك، وسعة غاز SF₆، وسعة التخزين المطلوبة، وواجهة التوصيل، ومتطلبات مصدر الطاقة. يمكن لفريقنا الفني أن يوصي بتكوين عربة خدمة SF₆ مناسب لتطبيقك.
